方型光电开关
当前位置:首页> 产品中心 > 光电开关 > 方型光电开关

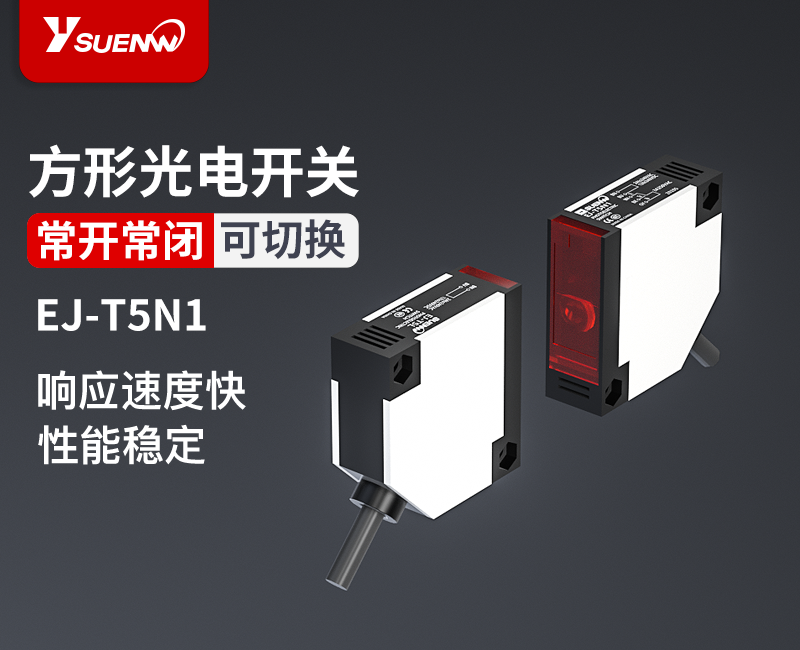

  • EJ-T.png
  • EJ-T方正光电澳门永利welcome

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信







    检测距离

    长距离检测,对射高达50m的检测距离









    高亮度指示灯

    良好的可视性,清晰可见的红色LED







    灵敏度调节

    灵敏度调节旋钮,提高操作性能








    自由电源输入

    自由电源输入(DC12一240V/AC24-240V)

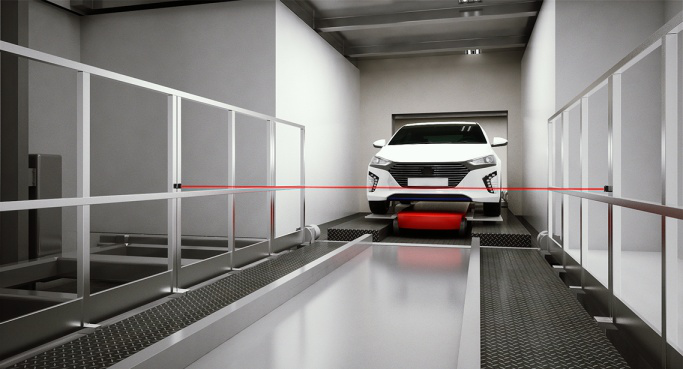

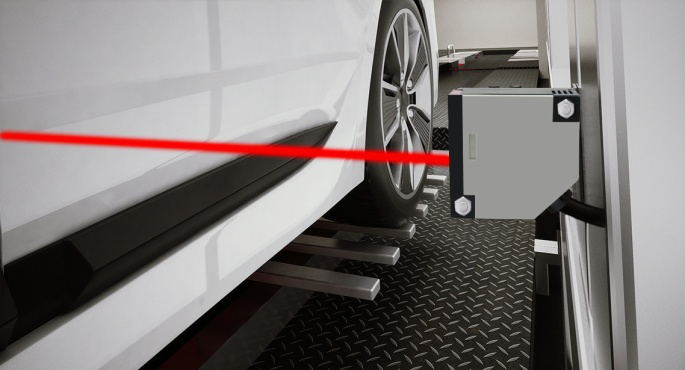

    使用EJ系列的自动停车系统



      应用案列

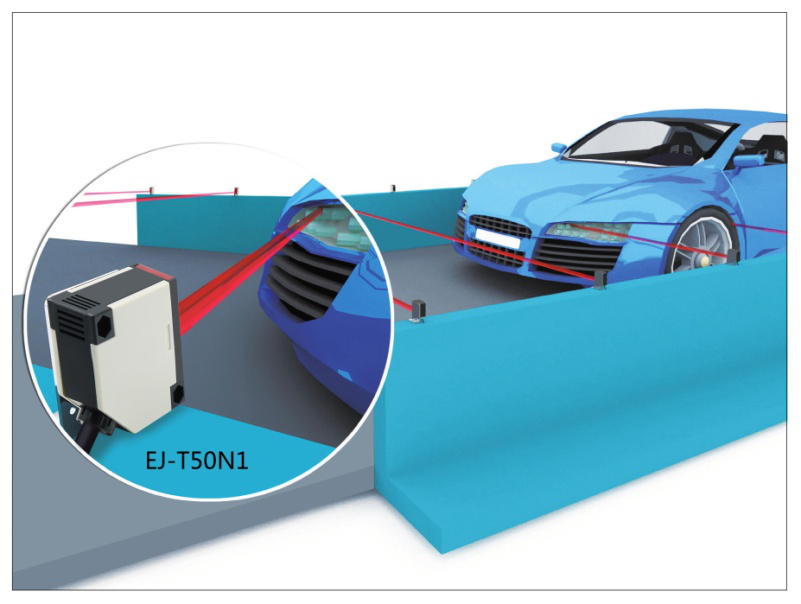

    EJT50N1自动化生产线大型输送设备定位检测

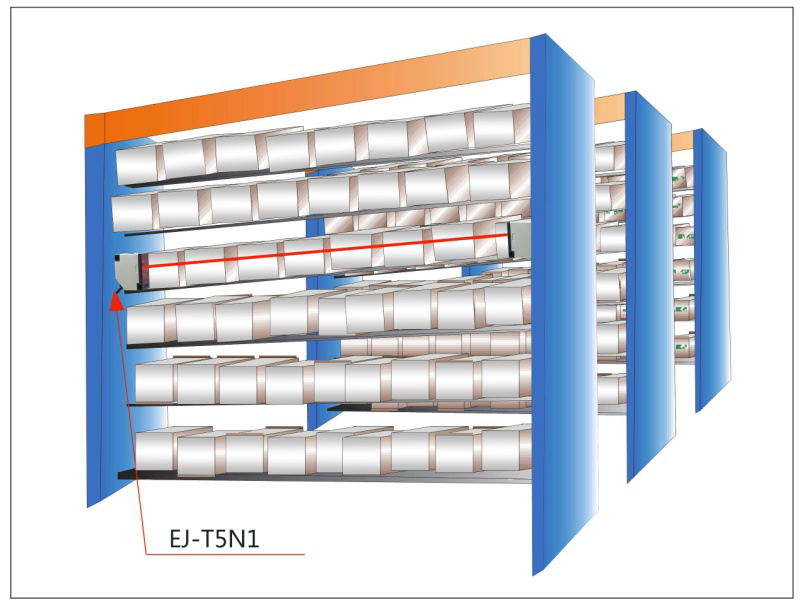

    EJ-T50N1大型仓储货架货物溢出检测

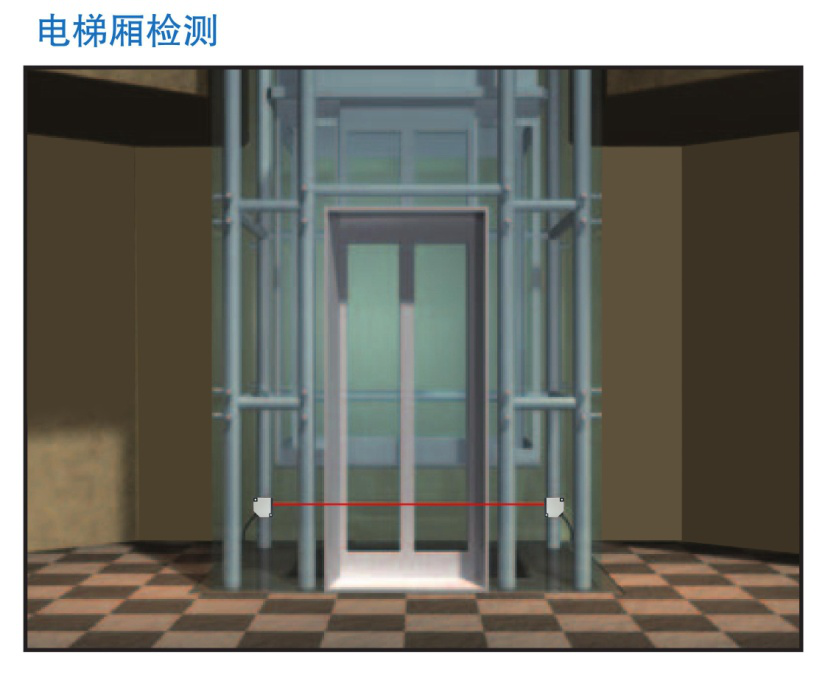

    EJ-T5N1电梯厢定位检测

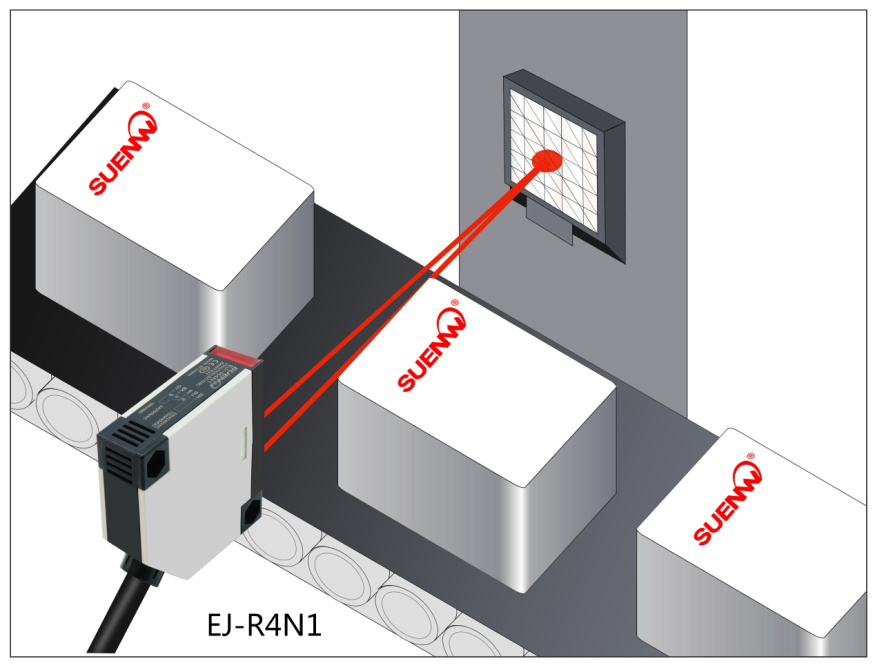

    EJ-R4N1流水线检测纸箱通过



    EJ-R4N1输送设备检测货物进出

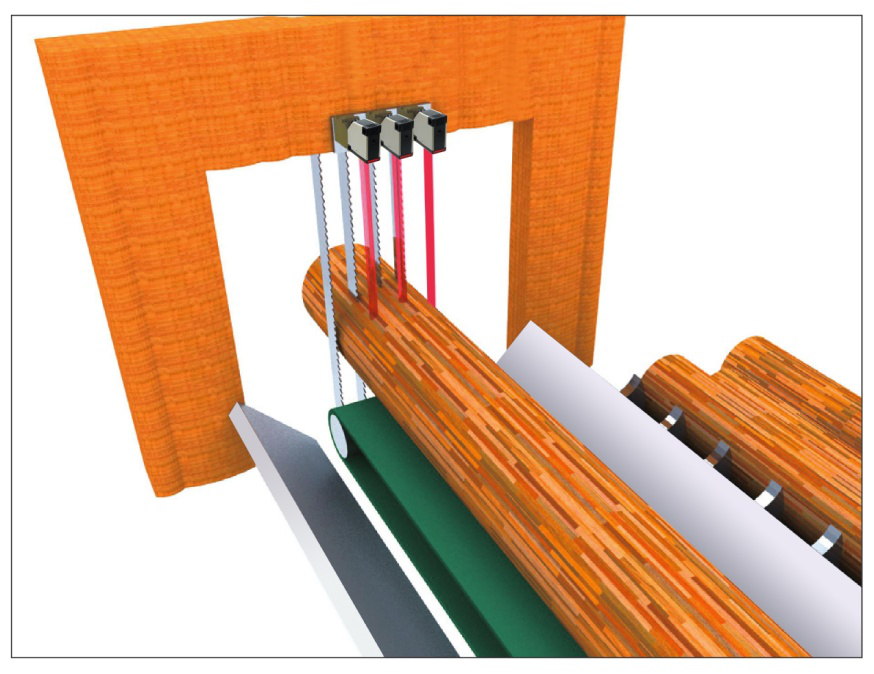

    EJ-D100N1木工机械伐木检测




    检测方式

    形状

    连接方式

    检测距离

    输出形式

    型号

    NO

    NC

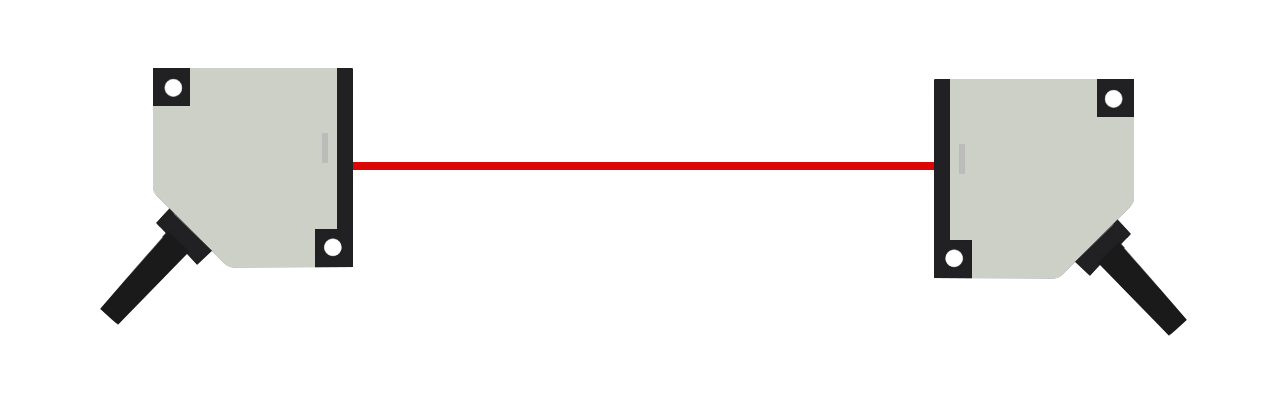

    对射型





    导线引出型(2m)

    5m



    继电器

    EJ-T5N1

    EJ-T5N2

    50m



    EJ-T50N1

    EJ-T50N2

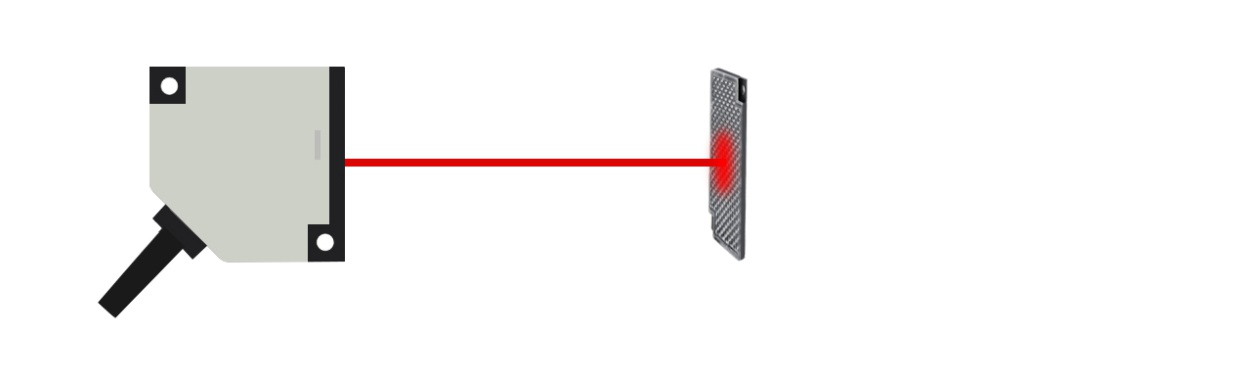

    回归反射型





    2.5m



    EJ-R2N1

    EJ-R2N2

    4m



    EJ-R4N1

    EJ-R4N2

    扩散反射型







    300mm





    EJ-D30N1

    EJ-D30N2

    1m



    EJ-D100N1

    EJ-D100N2


    检测方式

    对射型

    回归反射型

    扩散反射型

    产品型号

    EJ-T5N□

    EJ-T50N□

    EJ-R2N□

    EJ-T4N□

    EJ-D30N□

    EJ-D100N□

    检测距离

    5m

    50m

    2.5m

    4m

    300mm

    1m

    检测物体

    φ15mm以上的不透明物体

    φ75mm以上的不透明物体

    不透明体、半透明体、透明体

    应差距离

    检测距离的20%以下

    重复精度

    0.5mm以下

    1mm以下

    响应时间

    30ms以下

    投光元件

    红外LED

    红色激光

    红色LED

    红外LED

    指向角

    3~10°

    -

    电源电压

    DC12~240V±10% 波动(p-p)10%以下、AC24~240V±10% 50/60Hz

    消耗功率

    3W以下

    2W以下

    控制输出

    输出形态

    继电器输出:1c接点
    AC250V、3A (cosφ = 1)以下;DC5V、10mA以上



    输出动作

    入光时ON/遮光时ON,可选



    动作指示灯

    配备

    继电器寿命

    机械:5,000万次以上(开关频率18,000次/小时)



    电气:10万次以上(开关频率1,800次/小时)

    灵敏度调节

    -

    单方向旋钮

    防干扰功能

    配备

    环境性能

    保护构造

    IEC标准 IP64



    环境照度

    受光面照度 白炽灯:3,000lx以下



    环境温度

    工作时:-25~+55℃、保存时:-30~+70℃ (无结冰、结露)



    环境湿度

    工作时:45~85%RH、保存时:35~95%RH (无结露)



    绝缘电阻

    20MΩ以上(DC500V兆欧表)



    耐电压

    AC1,500V 50/60Hz 1min



    耐振动

    10~55Hz 双振幅1.5mm X、Y、Z各方向 2h



    耐冲击

    500m/s2Y、Z各方向3次

    连接方式

    导线引出型(标准导线长2m)

    材质

    外壳

    外壳:ABS    ;透镜:异丁烯树脂



    电缆

    5芯R18橡胶电缆



    附件

    安装支架(带螺钉)、螺母、使用说明书、反射板(仅回归反射型)

    重量

    约420g

    约270g

    约250g

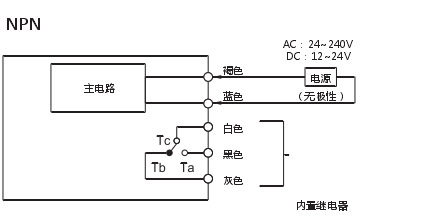

      输出回路

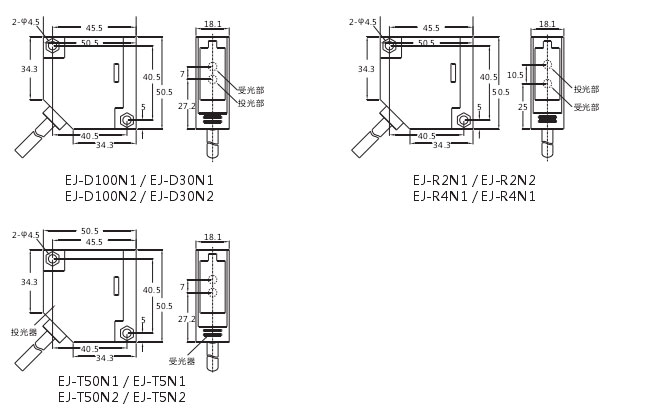

      外形尺寸

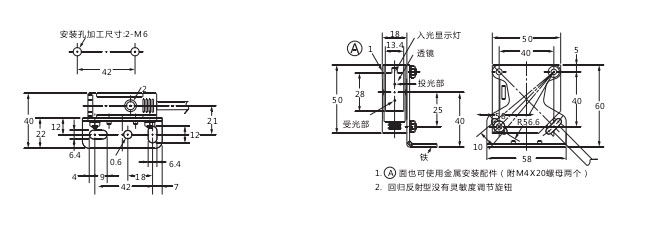

      安装支架尺寸图
