方型光电开关
当前位置:首页> 产品中心 > 光电开关 > 方型光电开关
  • L61.png
  • EW-L61/L81

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信

    | 特点

    ●标准尺寸

    通用标准尺寸,可与国内外多品牌互换使用;内置M3金属螺纹套,加强本体紧固时强度;采用进口芯片设计,相应速度更快

    ●抗干扰

    优化干扰规避算法,抗光及电磁干扰性能更强;采用防相互干扰设计,多可紧贴安装两台澳门永利welcome;配备输出逆接保护,避免澳门永利welcome配线故障。




    ●三线式,灵敏度可调,NO/NC可切换

    光轴调简单,光轴和机械轴的偏差控制在±2.5°以内


    | 应用案例

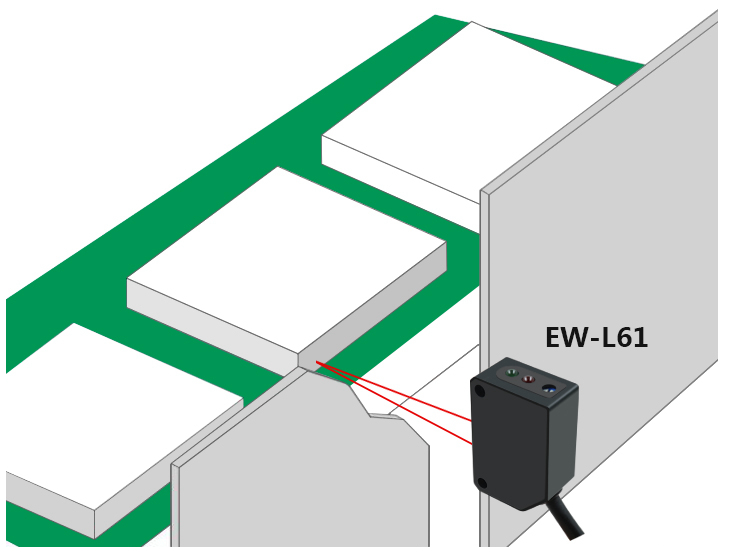

    EW-L61小光点设计,便于狭缝中检测小工件有无通过




    标准型·本体
    检测方式 形状 连接方式 检测距离 型号
    NPN输出 PNP输出
    对射型


    导线引出型(2m)

      6m

    EW-T61 EW-T81
        30  EW-LT61  EW-LT81
    回归反射型


      3m100mm

    EW-R61  EW-R81
    扩散反射型


     5100mm (广视野)

    EW-D61  EW-D81


      600mm

    EW-D62  EW-D82
    反射型


      300mm(细光束) EW-L61 EW-L81
    距离设定型

     20200mm

    EW-LS61  EW-LS81
    EW-R61/81 检测距离为使用TD-09时的距离,并且请将澳门永利welcome与反射板间的距离设定为大于〔100mm〕内的数值。

    检测方式

    漫反射型

    型号

    EW-L61

    EW-L81

    检测距离

    300mm

    检测物体

    不透明体、半透明体、透明体

    应差距离

    检测距离的15%以下

    重复精度

    1mm以下

    响应时间

    1ms以下

    投光元件

    红色激光

    电源电压

    DC12~24V±10%波动(p-p) 10%以下

    消耗电流

    10mA以下

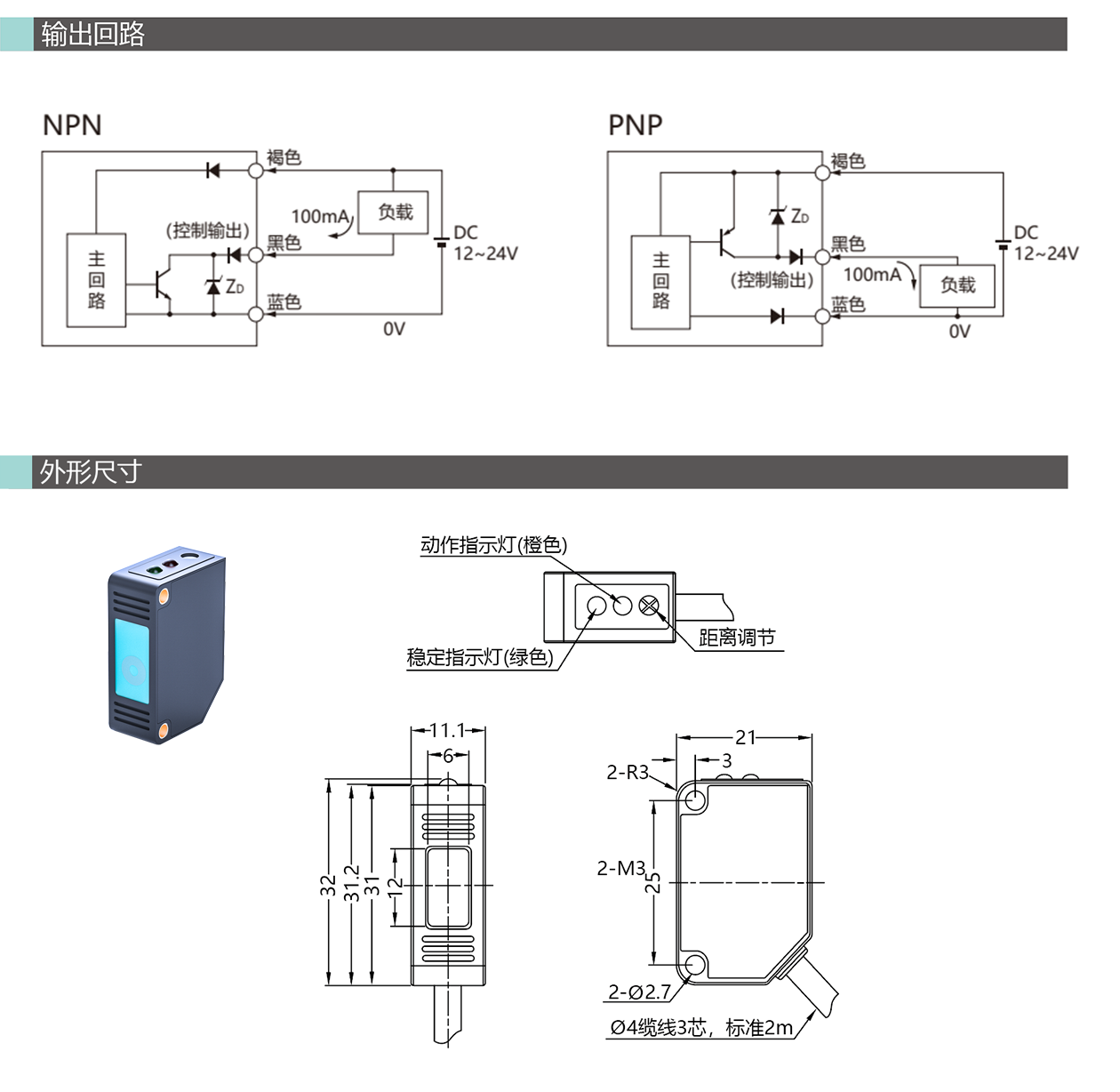

    控制输出

    输出形态

     NPN开路集电极晶体管
    ・最大流入电流:80mA
    ・外加电压:30V DC以下(输出-0V之间)
    ・剩余电压:2V以下(流入电流为80mA时)
          1V以下(流入电流为16mA时)

     PNP开路集电极晶体管
    ・最大源电流:80mA
    ・外加电压:30V DC以下(输出-+V之间)
    ・剩余电压:2V以下(源电流为80mA时)
          1V以下(原电流16mA时)

    输出动作

    NO

    指示灯

    动作指示灯(橙色)、稳定指示灯(绿色)

    灵敏度调节

    单方向旋转钮

    防干扰功能

    配备

    保护电路

    电源逆接保护、输出短路保护、输出逆连接保护

    环境性能

    保护构造

    IEC标准 IP64

    环境照度

    受光面照度 白炽灯:3,000lx以下、太阳光:10,000lx以下

    环境温度

    动作时:-20~+60°C (无结冰、无结露) ,保存时:-40~+70°C (无结冰、无结露)

    环境湿度

    工作时:35~85%RH、保存时:35~95%RH (无结露)

    绝缘电阻

    20MΩ以上(DC500V兆欧表)

    耐电压

    AC1,000V 50/60Hz 1min

    耐振动

    10~55Hz 双振幅1.5mm X、Y、Z各方向 2h

    耐冲击

    500m/s2 X、Y、Z各方向 3次

    连接方式

    导线引出型(标准导线长2m)

    材质

    外壳

    外壳:PBT;透镜:丙烯

    电缆

    0.2mm2 3芯 橡皮电缆,长2m

    配件

    说明书、螺丝刀

    重量

    65g

    注:扩散反射型检测距离为检测白底A4纸时的距离
