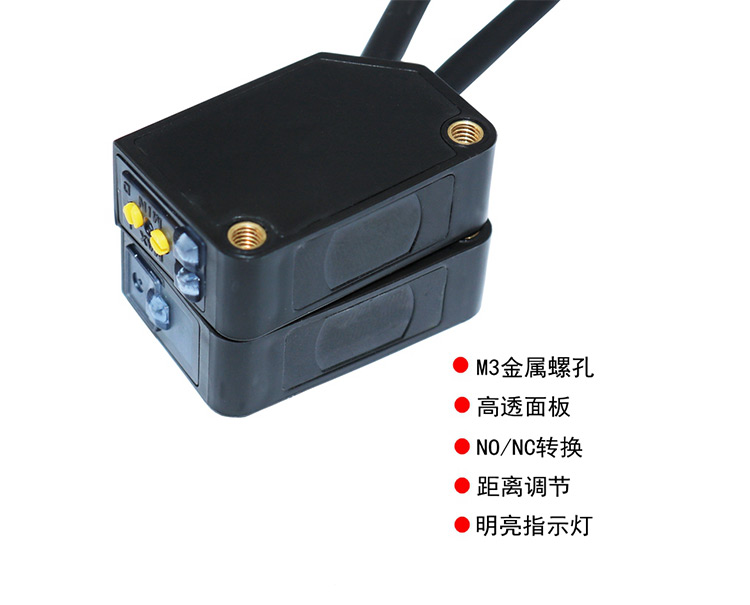

◎放大器内置型的检测距离达到行业顶级水平
◎工作温度−40～+55°C，保证低温工作性能
◎光轴调简单，光轴和机械轴的偏差控制在±2.5°以内
◎配备输出反接保护，避免配线澳门永利welcome故障
◎独特的干扰光规避算法，提高稳定性
◎三线式，灵敏度调节、NO/NC可切换
| 标准型·本体 | |||||
| 检测方式 | 形状 | 连接方式 | 检测距离 | 型号 | |
| NPN输出 | PNP输出 | ||||

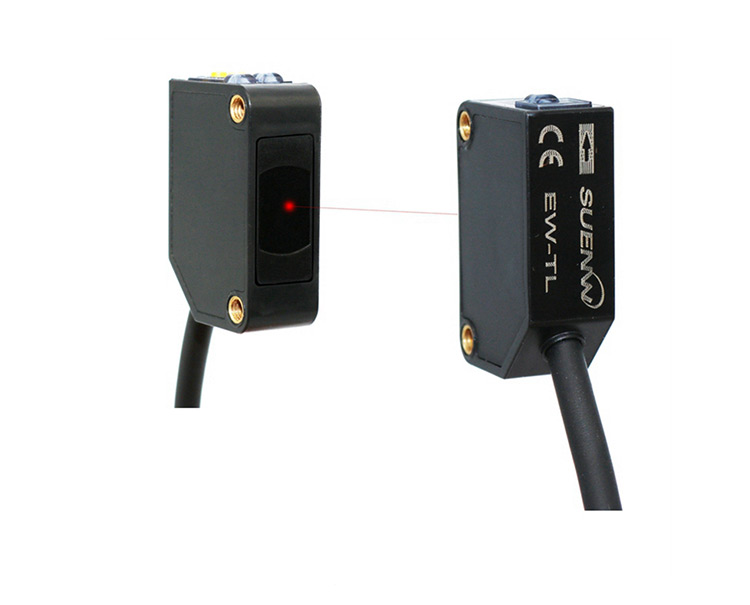

| 对射型 |
|
导线引出型(2m) |
|
EW-T61 | EW-T81 |
 30
|
EW-LT61 | EW-LT81 | |||
| 回归反射型 |
|
|
EW-R61 | EW-R81 | |
| 扩散反射型 |
|
|
EW-D61 | EW-D81 | |
|
|
EW-D62 | EW-D82 | |||
| 反射型 |
|
 300mm(细光束)
|
EW-L61 | EW-L81 | |
| 距离设定型 |
|
|
EW-LS61 | EW-LS81 | |
| EW-R61/81 检测距离为使用TD-09时的距离,并且请将澳门永利welcome与反射板间的距离设定为大于〔100mm〕内的数值。 | |||||
| 检测方式 | 对射型 | 回归反射型 | 扩散反射型 | |||||
| 广视野 | 长距离 | 细光束 | 距离设定型 | |||||
| 型号 | NPN输出 | EW-T61 | EW-LT61 | EW-R61 | EW-D61 | EW-D62 | EW-L61 | EW-LS61 |
| PNP输出 | EW-T81 | EW-LT81 | EW-R81 | EW-D81 | EW-D82 | EW-L81 | EW-LS81 | |
| 检测距离 | 6m | 20m | 3m [100mm] | 100mm | 600mm | 300mm | 200mm | |
| 检测物体 | φ12mm以上的不透明物体 | φ75mm以上的物体 | 不透明体、半透明体、透明体 | |||||
| 应差距离 | - | 检测距离的15%以下 | ||||||
| 重复精度 | 0.5mm以下 | 1mm以下 | ||||||
| 响应时间 | 1ms以下 | 2ms以下 | 1ms以下 | |||||
| 投光元件 | 红色激光 | 红外LED | 红色LED | 红外LED | 红色激光 | 红色LED | ||
| 指向角 | 2～10° | - | ||||||
| 电源电压 | DC12～24Ｖ±10%波动(p-p) 10%以下 | |||||||
| 消耗电流 | 25mA以下 | 10mA以下 | 10mA以下 | |||||
| 控制输出 | 输出形态 |
・大流入电流：80mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流为100mA时) |
・大源电流：80mA ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(源电流为80mA时) |
|||||
| 输出动作 | 入光时ON/遮光时ON 切换式 | |||||||
| 指示灯 | 动作指示灯(橙色)、稳定指示灯(绿色) [对射型的投光器只有电源指示灯(橙色) ] | |||||||
| 灵敏度调节 | 单方向旋转钮 | - | 单方向旋转钮 | 5圈无终点旋钮 | ||||
| 防干扰功能 | 配备 | |||||||
| 保护电路 | 电源逆接保护、输出短路保护、输出逆连接保护 | |||||||
| 环境性能 | 保护构造 | IEC标准 IP64 | ||||||
| 环境照度 | 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下 | |||||||
| 环境温度 | 动作时：-20～+60°C (无结冰、无结露) ，保存时：-40～+70°C (无结冰、无结露) | |||||||
| 环境湿度 | 工作时：35～85%RH、保存时：35～95%RH (无结露) | |||||||
| 绝缘电阻 | 20MΩ以上(DC500V兆欧表) | |||||||
| 耐电压 | AC1,000V 50/60Hz 1min | |||||||
| 耐振动 | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | |||||||
| 耐冲击 | 500m/s2 X、Y、Z各方向 3次 | |||||||

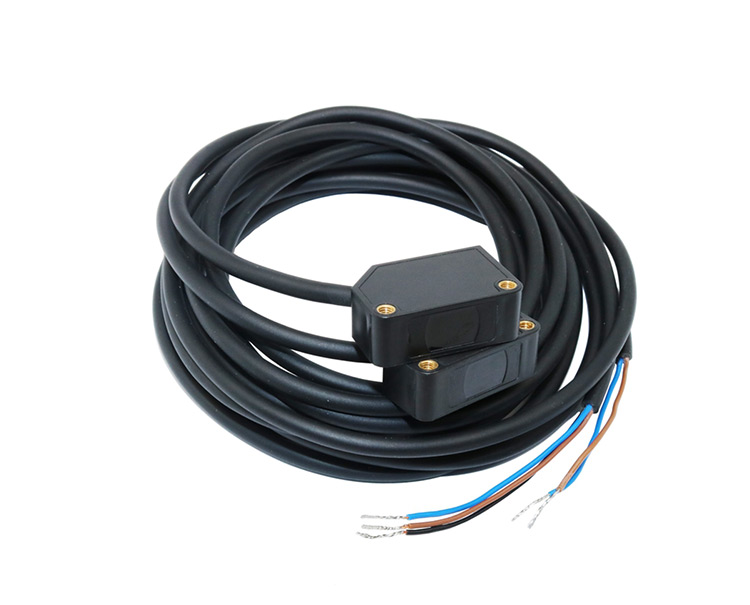

| 连接方式 | 导线引出型(标准导线长2m) | |||||||
| 材质 | 外壳 | 外壳：PBT；透镜：丙烯 | ||||||
| 电缆 | 0.2mm2 2芯/3芯/4芯 橡皮电缆，长2m | |||||||
| 配件 | 说明书、螺丝刀、反光板（回归反射型） | |||||||
| 重量 | 120g | 65g | ||||||
