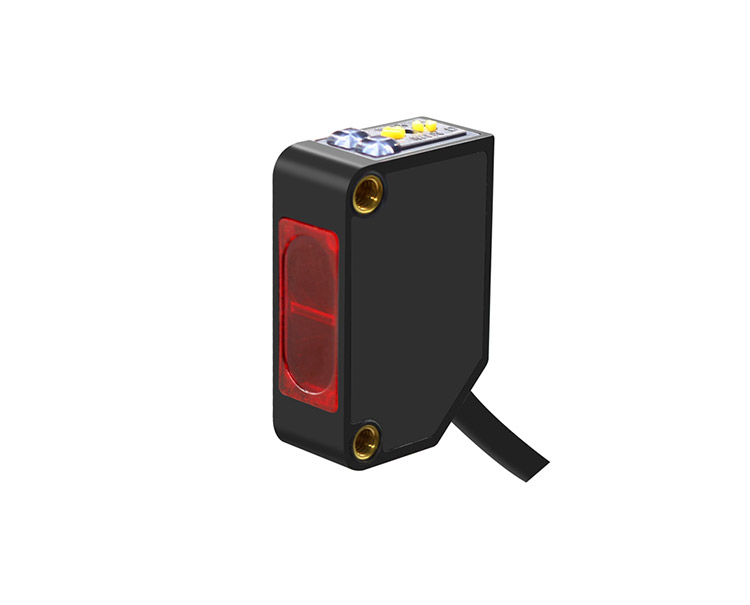

方型光电开关
当前位置:首页> 产品中心 > 光电开关 > 方型光电开关
  • WE-D.png
  • EW-D61&D81

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信

    | 特点

    ●标准尺寸

    通用标准尺寸,可与国内外多品牌互换使用;内置M3金属螺纹套,加强本体紧固时强度;采用进口芯片设计,相应速度更快

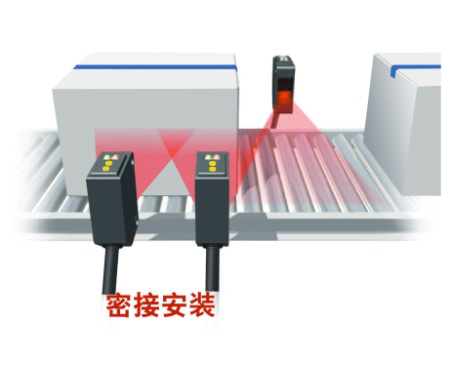

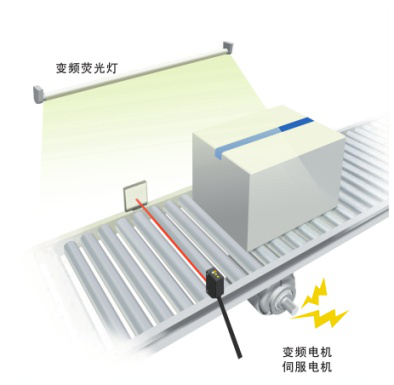

    ●抗干扰

    优化干扰规避算法,抗光及电磁干扰性能更强;采用防相互干扰设计,多可紧贴安装两台澳门永利welcome;配备输出逆接保护,避免澳门永利welcome配线故障。




    ●三线式,灵敏度可调,NO/NC可切换

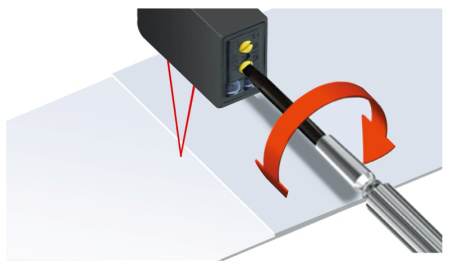

    光轴调简单,光轴和机械轴的偏差控制在±2.5°以内



    | 应用案例

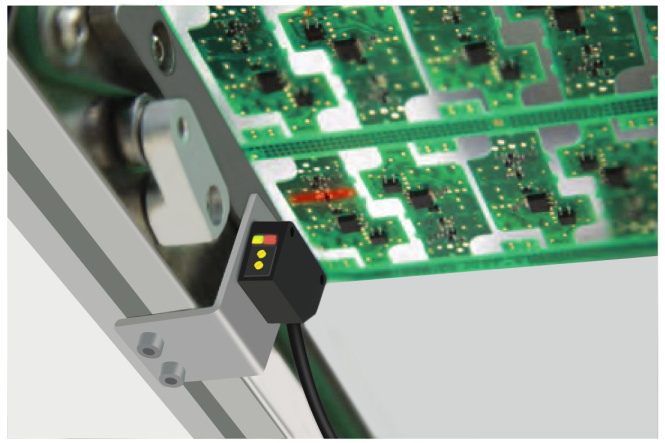

    EW-D61广视野设计,不易受基板切口、镂空所影响,可稳定检测基板位置



    标准型·本体
    检测方式 形状 连接方式 检测距离 型号
    NPN输出 PNP输出
    对射型


    导线引出型(2m)

      6m

    EW-T61 EW-T81
        30  EW-LT61  EW-LT81
    回归反射型


      3m100mm

    EW-R61  EW-R81
    扩散反射型


     5100mm (广视野)

    EW-D61  EW-D81


      600mm

    EW-D62  EW-D82
    反射型


      300mm(细光束) EW-L61 EW-L81
    距离设定型

     20200mm

    EW-LS61  EW-LS81
    EW-R61/81 检测距离为使用TD-09时的距离,并且请将澳门永利welcome与反射板间的距离设定为大于〔100mm〕内的数值。
    检测方式 漫反射型
    型号 EW-D61 EW-D81
    检测距离 100mm[广视野]
    检测物体 不透明体、半透明体、透明体
    应差距离 检测距离的15%以下
    重复精度 1mm以下
    响应时间 1ms以下
    投光元件 红外LED
    电源电压 DC12~24V±10%波动(p-p) 10%以下
    消耗电流 10mA以下

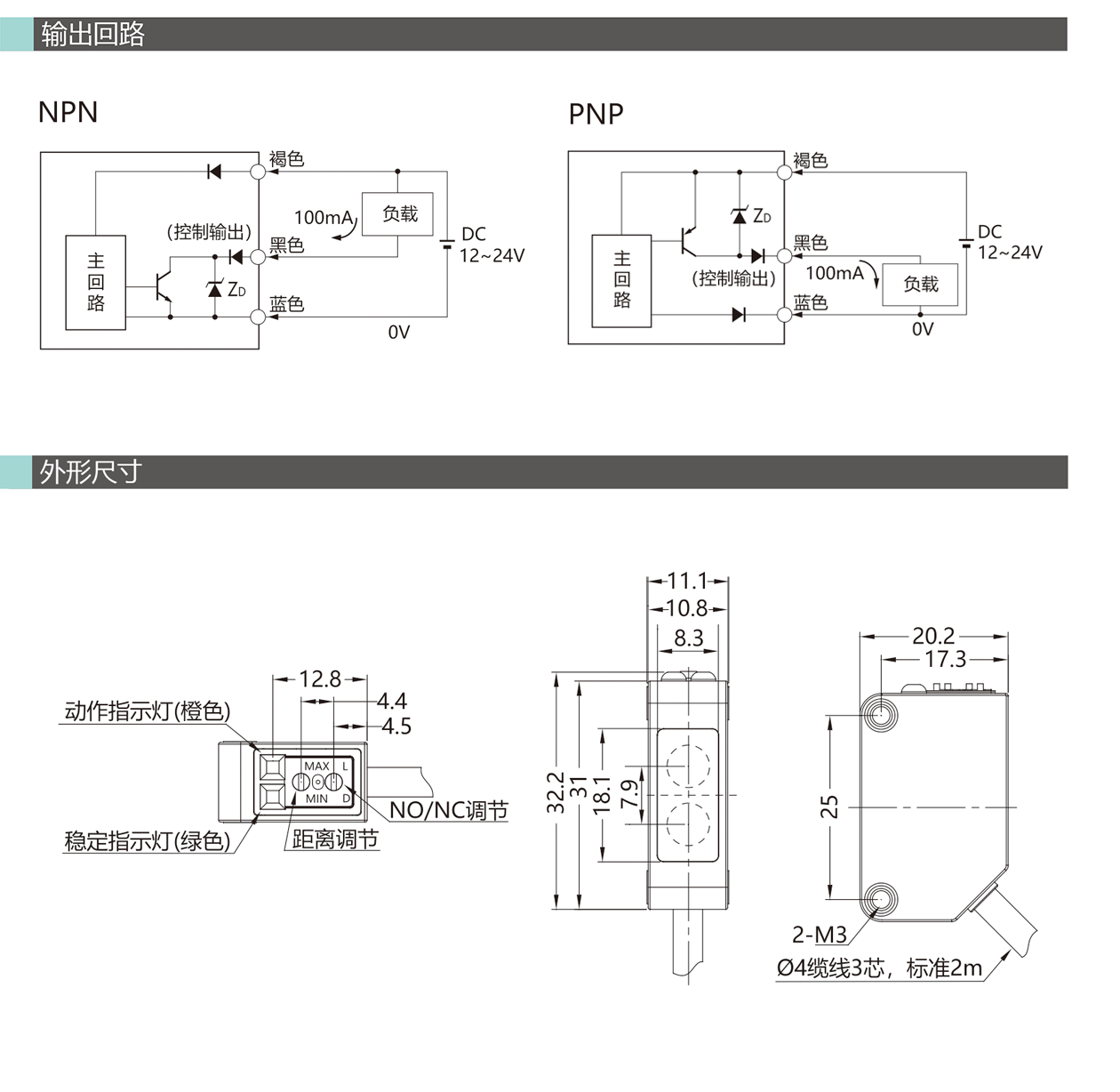

    控制输出 输出形态  NPN开路集电极晶体管
    最大流入电流:80mA
    外加电压:30V DC以下(输出-0V之间)
    剩余电压:2V以下(流入电流为80mA时)
          1V以下(流入电流为16mA时)
     PNP开路集电极晶体管
    最大源电流:80mA
    外加电压:30V DC以下(输出-+V之间)
    剩余电压:2V以下(源电流为80mA时)
          1V以下(原电流16mA时)
    输出动作 NO/NC旋钮 切换式
    指示灯 动作指示灯(橙色)、稳定指示灯(绿色)
    灵敏度调节 单方向旋转钮
    防干扰功能 配备
    保护电路 电源逆接保护、输出短路保护、输出逆连接保护
    环境性能 保护构造 IEC标准 IP64
    环境照度 受光面照度 白炽灯:3,000lx以下、太阳光:10,000lx以下
    环境温度 动作时:-20~+60°C (无结冰、无结露) ,保存时:-40~+70°C (无结冰、无结露)
    环境湿度 工作时:35~85%RH、保存时:35~95%RH (无结露)
    绝缘电阻 20MΩ以上(DC500V兆欧表)
    耐电压 AC1,000V 50/60Hz 1min
    耐振动 10~55Hz 双振幅1.5mm X、Y、Z各方向 2h
    耐冲击 500m/s2 X、Y、Z各方向 3次

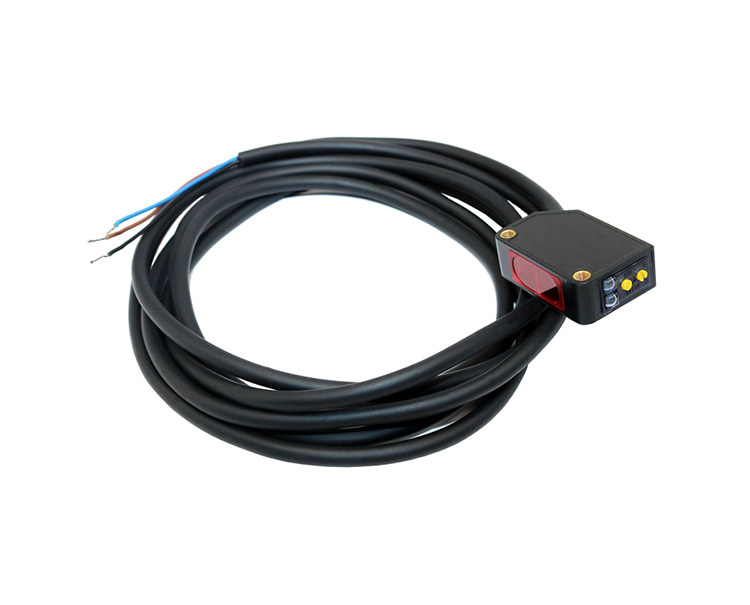

    连接方式 导线引出型(标准导线长2m)
    材质 外壳 外壳:PBT;透镜:丙烯
    电缆 0.2mm2 3芯 橡皮电缆,长2m
    配件 说明书、螺丝刀
    重量 65g
    注:扩散反射型检测距离为检测白底A4纸时的距离
