检测方式

形状

连接方式

检测距离（槽宽）

动作模式

型号

NPN

PNP

凹槽型（对射）

导线引出型

     10mm

NO/NC 可切换

FF-SU10N

FF-SU10P

               15mm

FF-SU15N

FF-SU15P

型号

FF-SU10□

FF-SU15□

检测方式

凹槽型（对射）

检测距离

10mm(槽宽)

15mm(槽宽)

检测物体

2×0.8mm以上的不透明体

应差距离

0.05mm以下

重复精度

0.03mm以下

响应时间

1ms max

响应频率

100HZ 以上

投光元件

红外LED

电源电压

DC12～24V±10% 纹波(p-p) 5%以下

消耗电流

10mA以下

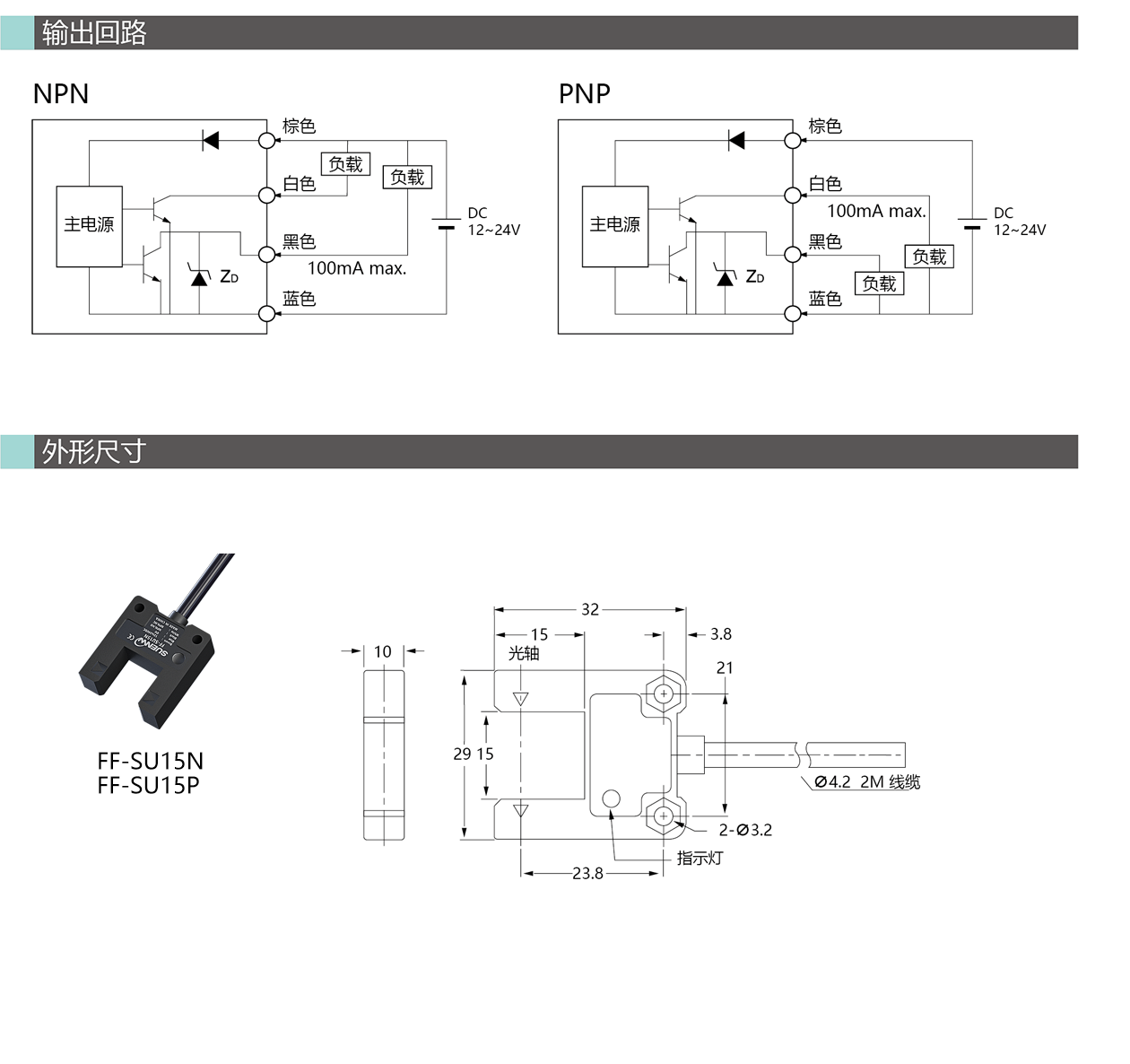

控制输出

输出形态

输出型> NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V间)
・剩余电压：1V以下

输出型> PNP开路集电极晶体管
・最大流出电流：100mA
・外加电压：30V DC以下(输出和+V间)
・剩余电压：1V以下

输出动作

NO/NC可切换

指示灯

配备

保护电路

电源逆接保护、输出逆接保护

环境性能

保护构造

IEC规格 IP65

环境照度

受光面照度 白炽灯、太阳光：各3,000lx以下

环境温度

工作时：-10～+55℃、保存时：-25～+65℃

环境湿度

工作时：5～85%RH、保存时：5～95%RH

绝缘电阻

20MΩ以上(DC500V兆欧表)

耐电压

AC1,000V 50/60Hz 1min

耐振动

10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

耐冲击

500m/s2　X、Y、Z各方向 3次

连接方式

导线引出型（2m）

材质

外壳

聚碳酸酯

电缆

0.09mm2 4芯 附带橡胶绝缘电缆

重量

55g
