·动作模式备有遮光时ON/入光时ON(可切换型)
·响应频率为2kHz的高速响应
·入光指示灯明显,便于进行动作确认
·电源电压为5-24V DC的广范围
·备有遮光时入光指示灯亮灯型
·8种形状、种类丰富
·标准采用柔韧性佳的耐曲折导线
形状 |
连接方式 |
检测距离 |
动作模式 |
指示灯模式 |
型号 |
|

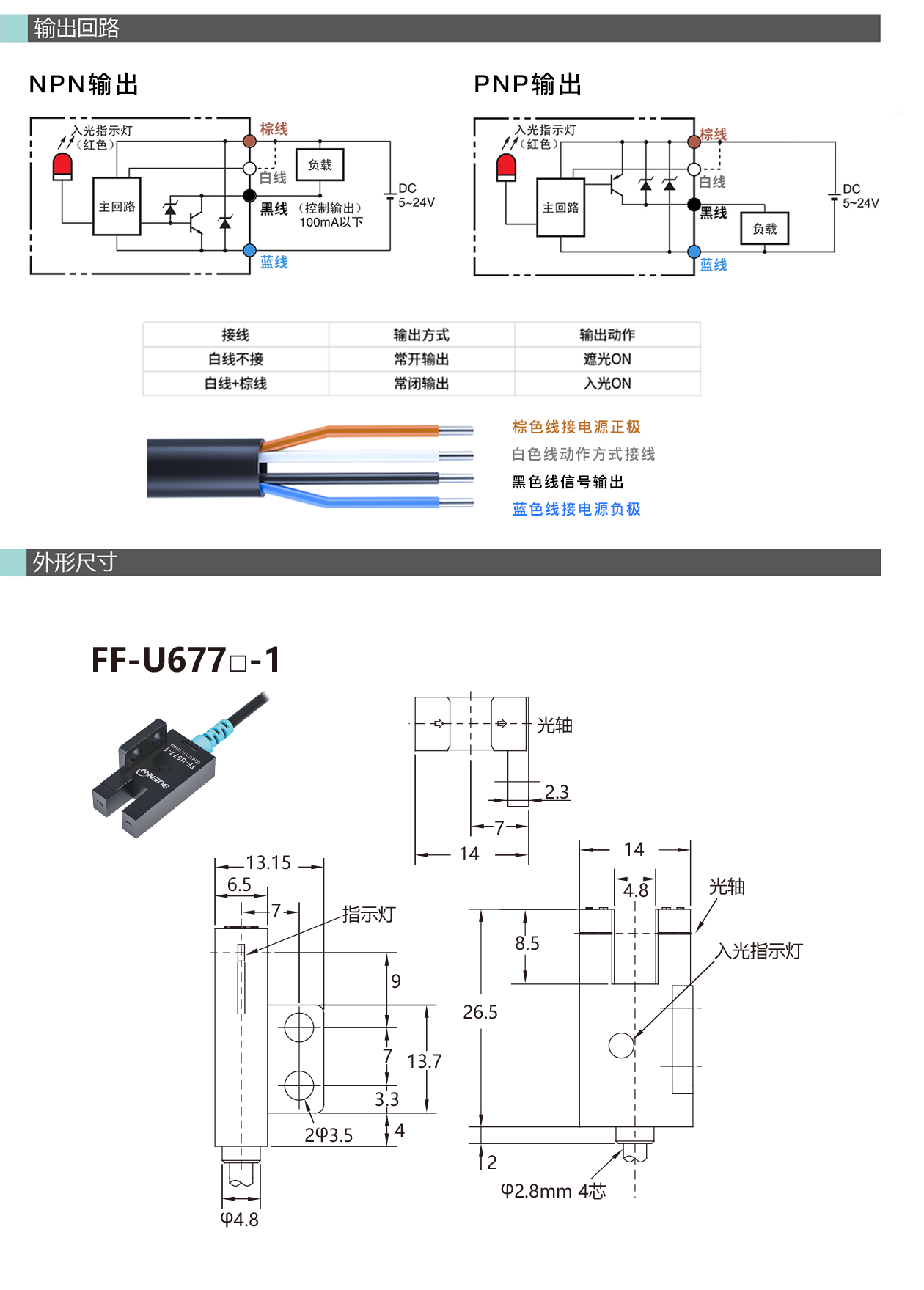

NPN输出 |
PNP输出 |
|||||
|
接插件型(4极) |
5mm(槽宽) |
NO/NC可切换 |
入光亮灯 |
FF-U670 |
FF-U670P |
|
FF-U671 |
FF-U671P |
||||
|
FF-U672 |
FF-U672P |
||||
|
FF-U673 |
FF-U673P |
||||
|
FF-U674 |
FF-U674P |
||||
|
FF-U675 |
FF-U675P |
||||
|
FF-U676 |
FF-U676P |
||||
|
FF-U677 |
FF-U677P |
||||
|
导线引出型1m |
FF-U670-1 |
FF-U670P-1 |
|||
|
FF-U671-1 |
FF-U671P-1 |
||||
|
FF-U672-1 |
FF-U672P-1 |
||||
|
FF-U673-1 |
FF-U673P-1 |
||||
|
FF-U674-1 |
FF-U674P-1 |
||||
|
FF-U675-1 |
FF-U675P-1 |
||||
|
FF-U676-1 |
FF-U676P-1 |
||||
|
FF-U677-1 |
FF-U677P-1 |
||||
注:可订做遮光亮灯型、导线加长型; |
||||||
附件(另购) |
导线长 |
型号 |
备注 |
|||
接插件 |
|
|
FF-1001 |
仅插件 |
||
附导线 |
2M |
FF-1006 |
无锁定结构 |
|||
附导线 |
2M |
FF-1010 |
配锁定结构 |
投光元件 |
红外线LED |
||
电源电压 |
DC5~24V±10% 纹波(p-p) 10%以下 |
||
消耗电流 |
15mA 以下 |
||
控制输出 |
输出形态 |
NPN集电极开路输出 |
PNP集电极开路输出 |
|
|
・最大流入电流:100mA |
・最大源电流:50mA |
|
|
・外加电压:30V DC以下(输出和0V之间) |
・外加电压:30V DC以下(输出和+V之间) |
|
|
・剩余电压:0.8V以下(流入电流为100mA时) |
・剩余电压:1.3V以下(源电流为50mA时) |
|
|
0.4V以下(流入电流为40mA时) |
0.4V以下(源电流为16mA时) |
|
输出动作 |
NO/NC 可切换 |
|
|
指示灯 |
红外LED (入光亮灯) |
|
保护电路 |
电源逆接保护、输出短路保护 |
||
环境性能 |
保护构造 |
接插件型:IEC-IP50 导线型:IP67 IEC60529规格 |
|
|
环境照度 |
受光面照度 荧光灯: 1,000lx以下 |
|
|
环境温度 |
工作时: -25~+55℃ 保存时: -30~+80℃ (无结冰、结露) |
|
|
环境湿度 |
工作时: 5~85%RH 保存时: 5~95%RH (无结冰、结露) |
|
|
绝缘电阻 |
20MΩ以上(DC250V兆欧表) |
|
|
耐电压 |
AC1,000V 50/60Hz 1min |
|
|
耐振动 |
频率10~2,000Hz 双振幅1.5mm X,Y和Z方向各2小时 |
|
|
耐冲击 |
加速度15,000m/s2(约1,500G) X,Y和Z方向各3次 |
|
连接方式 |
接插件型、导线引出型(标准导线长 1m) |
||
材质 |
外壳 |
外壳:聚对苯二甲酸丁二醇酯(PBT); 狭缝透光罩(投、受光部):聚碳酸酯 |
|
|
电缆 |
直径0.09mm*4芯 耐弯曲,耐油,耐热型橡皮电缆(最长3米) |
|
重量 |
接插件型约3g;导线引出型约18g |
||
注:响应频率测定的是旋转右侧圆板时的值。 |

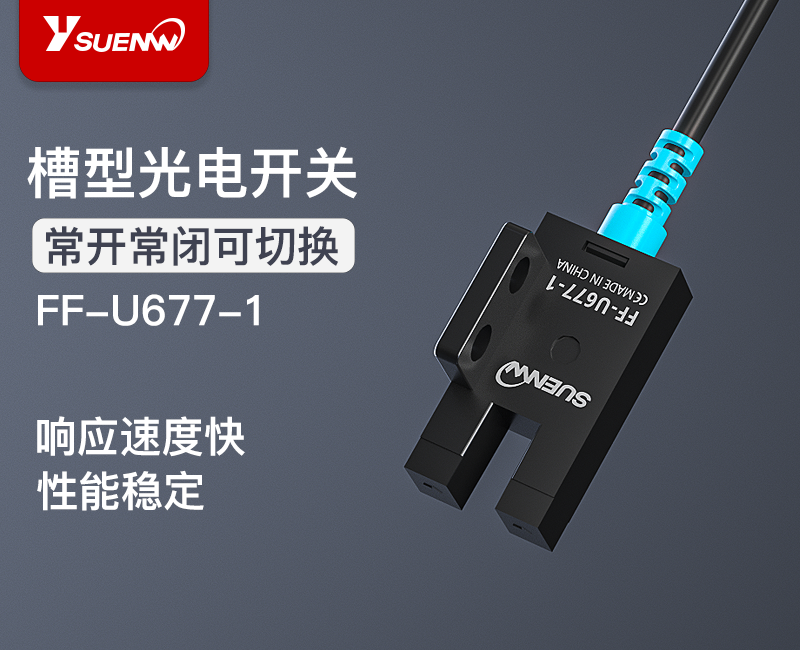

FF-U677-1
