型号

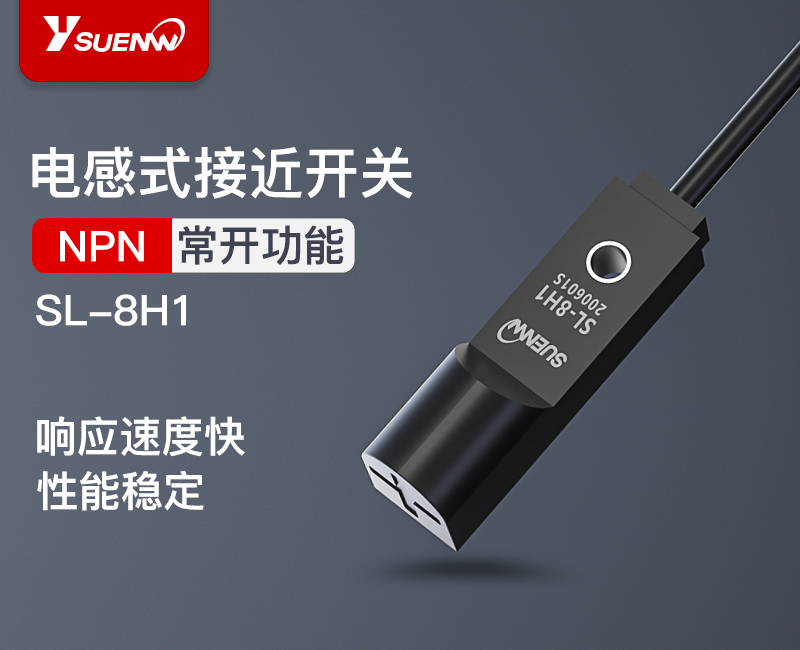

SL-8H1/SL-8H2

最大检测距离

2.5mm±8%

稳定检测范围

0〜2.1mm

应差距离

检测距离的20％以下

重复精度

检测轴轴向、与检测轴垂直方向： 0.04mm以下

检测物体

磁性金属(非磁性金属的检测距离较短)

标准检测物体

铁：15×15×1mm

响应频率

500Hz

电源电压

DC12～24V  脉动(p-p) 10%以下

消耗电流

15mA以下

控制输出

开关容量

NPN开路集电极晶体管

・最大流入电流：100mA

・外加电压：30V DC以下(输出-0V之间)

・剩余电压：2V以下(流入电流100mA时)

                   0.4V以下(流入电流16mA时)

动作模式

　NO/NC可选

保护回路

配备

指示灯

橙色LED(输出ON时亮起)

环境性能

保护结构

IEC-IP67

环境温度

工作时：-25〜+70℃   存储时：-40〜＋85℃

环境湿度

工作时：35〜85%RH   存储时：35〜95%RH

绝缘电阻

50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间

耐电压

AC1000V 50/60Hz 1min 充电部整体与外壳间

耐振动

频率10〜500Hz　双振幅3mm(MAX.20G)　X,Y和Z方向各2小时

耐冲击

频率10,000m/s2(约1,000G)　X,Y和Z方向各3次

连接方式

导线引出型(标准导线长1m)

材质

本体：PBT、指示灯部：聚酯
