EB-D31
EB-T11
EB-T31
EB-T61
EB-T81
EB-T20N1
EB-T20P1
EB-T20N2
EB-T20P2
EB-R11
EB-R31
EB-R61
EB-R81
EB-D11
EB-D31
EB-D61
EB-D81
EB-D12
EB-D32
EB-D62
EB-D82
EB-M12D05N1
EB-M12D05P1
EB-M12D05N2
EB-M12D05P2
EB-M12D10N1
EB-M12D10P1
EB-M12D10N2
EB-M12D10P2
EB-M12D30N1
EB-M12D30P1
EB-M12D30N2
EB-M12D30P2
ES-D08N1
ES-D08N2
ES-D08P1
ES-D08P2
技术参数 | 检测方式 | 扩散反射型 |
| 产品型号 | EB-D31 |
| 检测距离 | 100mm |
| 检测物体 | 100x100mm 白色画纸 |
| 应差距离 | 检测距离的20%以下 |
| 重复精度 | 0.2mm以下 |
| 响应时间 | 1ms以内（动作·复位） |
| 投光元件 | 红外LED |
| 指向角 | —— |
| 电源电压 | DC12~24V±10%波动（P-P）10%以下 |
| 消耗电流 | DC: 25mA 以下 |
| 输出形态 | PNP开路集电极晶体管; 最大流入电流：100mA；外加电压：30V DC以下（输出和+V之间）；残余电压：1.5V以下 |
| 输出动作 | NO |
| 指示灯 | 动作指示灯：红色；电源指示灯：绿色 |
| 灵敏度调节 | —— |
| 保护电路 | 电源逆接保护，输出短路保护 |
| 保护结构 | IEC标准 IP64 |
| 环境照度 | 受光面照度，白炽灯：3000lx 以内、太阳光：10000lx以内 |
| 环境温度 | 工作时： -25~+55℃（无结冰、无结露)； 保存时： -30~+70℃（无结冰、无结露） |
| 环境湿度 | 工作时：45~85%RH 、保存时：35~95%RH（无结冰、无结露） |
| 绝缘电阻 | 20MΩ以上（DC500V兆欧表） |
| 耐电压 | AC1000V 50/60HZ 1min |
| 耐振动 | 频率10~55Hz，双振幅1.5mm，X、Y、Z各方向2h |
| 耐冲击 | 500m/s²，X、Y、Z各方向3次 |
| 连接方式 | 导线引出型（标准导线长2m） |
| 外壳 | 外壳：ABS；透镜部：透明PS |
| 线缆 | OD: φ4.0两芯/三芯线黑雾 |
| 配件 | 螺母（2个）；说明书 |
| 重量 | 约85g |
尺寸图

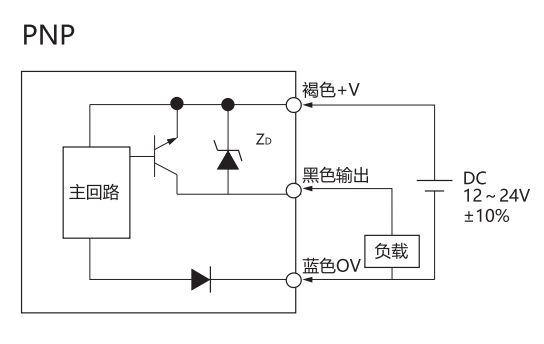

电路图
应用场景 -
EB-D11 SMT装备电路板的定位检测 -
EB-D11 确认太阳能基板的有无 -
EB-D12多个澳门永利welcome并排安装检测生产线上尺寸不一的包装 -
EB-D12码垛装置托盘底座的定位检测
