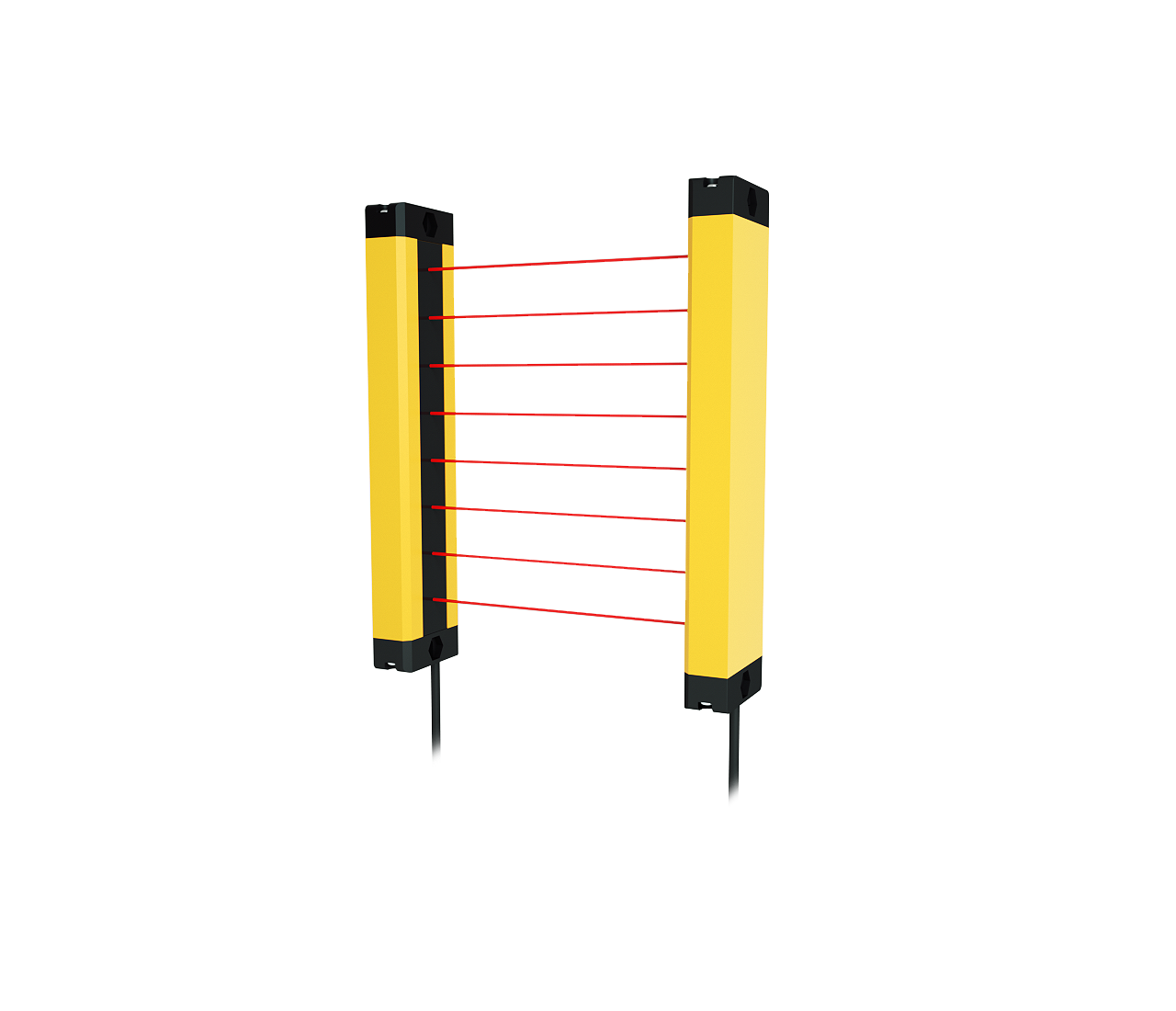

●尺寸：13mm超薄厚度，可紧贴安装
●多种检测类型：10mm、20mm两种间距，最高保护高度1260mm
●性能：NPN/PNP两种输出方式可供选择，可直接接PLC
●工艺：采用进口元器件，SMD贴片工艺，质量保证

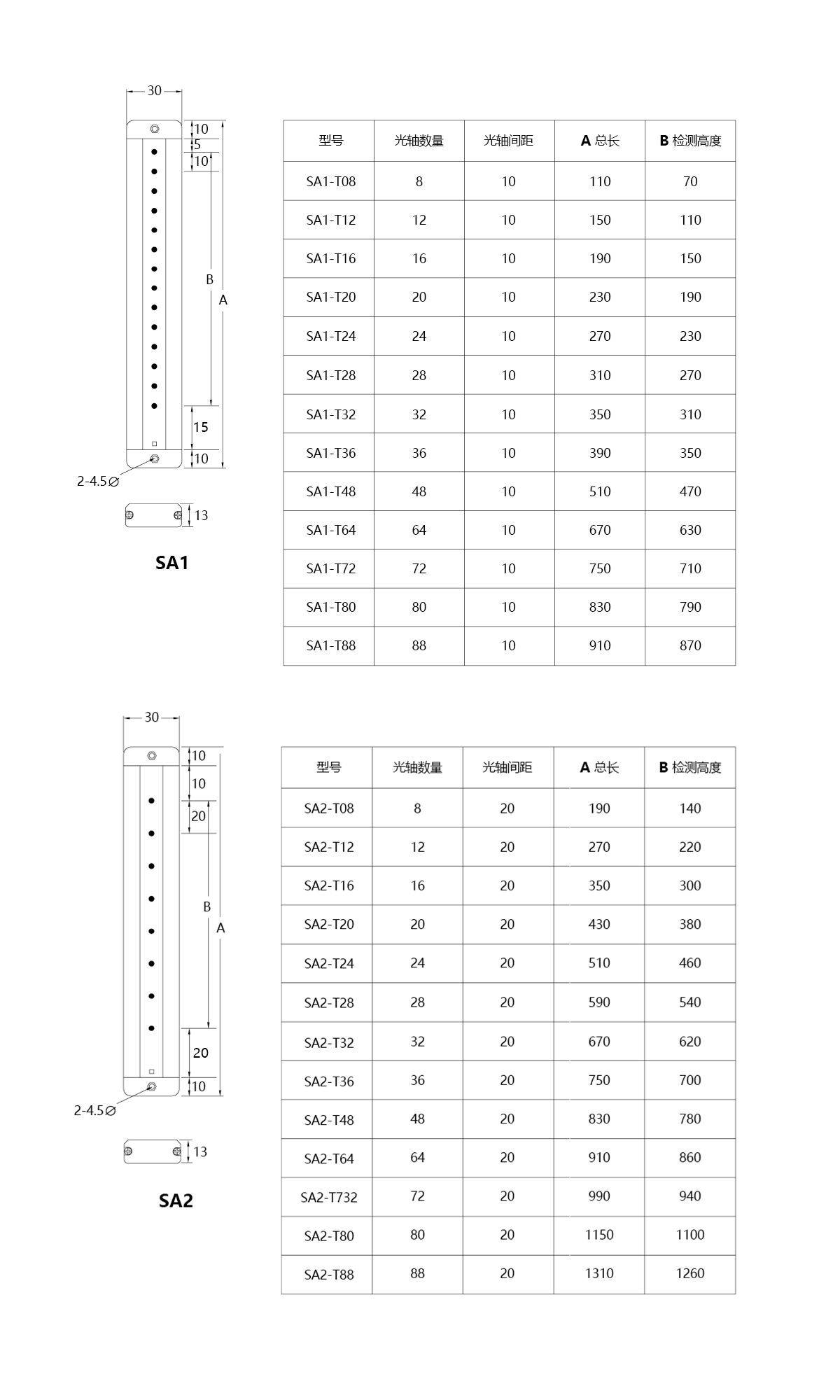

| 光轴间距10mm | 光轴间距20mm | |||||||
| 型号 | 光轴 | 保护 | 光栅 | 型号 | 光轴 | 保护 | 光栅 | |
| 数量 | 高度 | 总高 | 数量 | 高度 | 总高 | |||
| （n） | （mm） | （mm） | （n） | （mm） | （mm） | |||
| SA1-T0810 | 8 | 70 | 110 | SA2-T0820 | 8 | 140 | 190 | |
| SA1-T1210 | 12 | 110 | 150 | SA2-T1220 | 12 | 220 | 270 | |
| SA1-T1610 | 16 | 150 | 190 | SA2-T1620 | 16 | 300 | 350 | |
| SA1-T2010 | 20 | 190 | 230 | SA2-T2020 | 20 | 380 | 430 | |
| SA1-T2410 | 24 | 230 | 270 | SA2-T2420 | 24 | 460 | 510 | |
| SA1-T2810 | 28 | 270 | 310 | SA2-T2820 | 28 | 540 | 590 | |
| SA1-T3210 | 32 | 310 | 350 | SA2-T3220 | 32 | 620 | 670 | |
| SA1-T3610 | 36 | 350 | 390 | SA2-T3620 | 36 | 700 | 750 | |
| SA1-T4810 | 48 | 470 | 510 | SA2-T4020 | 40 | 780 | 830 | |
| SA1-T6410 | 64 | 630 | 670 | SA2-T4420 | 44 | 860 | 910 | |
| SA1-T7210 | 72 | 710 | 750 | SA2-T4820 | 48 | 940 | 990 | |
| SA1-T8010 | 80 | 790 | 830 | SA2-T5620 | 56 | 1100 | 1150 | |
| SA1-T8810 | 88 | 870 | 910 | SA2-T6420 | 64 | 1260 | 1310 | |
| 除以上规格外，可根据客户需求定制相应保护高度的光栅。 | ||||||||
| 光轴数量 | 8、12、16、20~64 | ||
| 保护高度 | 70~1260mm（常规） | ||
| 光轴间距 | 10mm/20mm | ||
| 检测物体 | Φ15mm/25mm不透明物体（min） | ||
| 检测距离 | 0.3-2.5m/0.5-5m（可订制） | ||
| 响应时间 | 10ms max（电源接通后启动时间：2s） | ||
| 投光元件 | 红外LED | ||
| 电源电压 | DC10~30V±10%(波动p-p10%以下) | ||
| 消耗电流 | 100mA | ||
| 控制输出 | 输出方式 | NPN（常规）或PNP | |
| 动作状态 | 所有光轴对正输出，动作模式NC（默认）/NO(可根据需求选择) | ||
| 指示灯 | 投光器：电源指示灯（红色LED）；受光器：电源指示灯(红色LED) 动作指示灯（绿色LED） | ||
| 保护电路 | 配备 | ||
| 环境性能 | 保护构造 | IEC标准 IP65 | |
| 环境照度 | 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下 | ||
| 环境温度 | 动作时：-10～+55°C (无结冰、无结露) ，保存时：-10～+60°C (无结冰、无结露) | ||
| 环境湿度 | 工作时：35～85%RH、保存时：35～85%RH (无结露) | ||
| 绝缘电阻 | 20MΩ以上(DC250V兆欧表) | ||
| 耐电压 | AC1,000V 50/60Hz 1min | ||
| 耐振动 | 10～55Hz 双振幅0.5mm X、Y、Z各方向 2h | ||
| 耐冲击 | 100m/s2 X、Y、Z各方向 3次 | ||
| 连接方式 | 导线引出型2m | ||
| 材质 | 外壳 | 外壳：铝合金 光学盖板：丙烯酸树脂 | |
| 电缆 | 0.2mm2 4芯橡皮电缆，长2m | ||
