SR-TX500M-C12
SR-TX200N SR-TX200N-C12 SR-TX200P SR-TX200P-C12 SR-TX500 SR-TX500-C12 SR-TX500M SR-TX500M-C12 SR-TX500MV SR-TX500MV-C12 SR-TX500-485 SR-TX500-485-C12 SR-TX1000 SR-TX1000-C12 SR-TX1000M SR-TX1000M-C12 SR-TX1000MV SR-TX1000MV-C12 SR-TX1000-485 SR-TX1000-485-C12 SR-TX1000-485-华汉测试 SR-TX200N ST-TM50-N4 ST-TM150-N4 ST-TM200-N4 SR-TB12-485 SR-TB12M-485
SR-TX500M-C12
产品特点 产品规格 技术参数 尺寸/电路图 相关配件 应用场景
  • SR-TX系列
  • SR-TX系列
检测方式
反射型TOF
连接方式
中继型（0.15m）
检测距离
0.05m-5m
输出类型
模拟电流输出
资料下载索取报价 收藏产品
产品特点 产品规格 技术参数 尺寸/电路图 相关配件 应用场景
产品特征
01
结合TOF技术和定制IC,配备多种功能
结合TOF技术(Time of Flight)和定制IC，具备更可靠和易用的检测性能。
作为通用型激光澳门永利welcome的创新选择，还配备了多种功能，可检测各种物体，具有高度的安装灵活性，适合各种应用需求。
02
可实现 0.05 至 10 ｍ 的 大范围检测
TOF澳门永利welcome可实现 0.05 至 10 ｍ 的 大范围检测,对不同颜色和不同表面 状态的物体都能进行稳定测量。
03
TOF（Time of Flight）检测原理
澳门永利welcome基于TOF原理工作，通过测量激光脉冲发射并反射 回来的时间来确定距离。它的检测效果不受工件表面状况 的影响，对物体表面颜色或状态几乎没有限制，使其能够有 效检测多种类型的物体。
04
测量间隙
使用TOF激光测距澳门永利welcome进行检测，能 有效减少周围物体的干扰。相比于“三角 测距”或“超声波”测距澳门永利welcome，TOF传感 器能够很好的穿过间隙或者带孔的物体 进行检测。
05
屏幕显示的功能体验
SR系列激光测距澳门永利welcome带有屏幕显示功 能，能够实时展示测距数据和状态信息， 为用户带来即时的反馈和清晰的可视化 体验。此外，澳门永利welcome还内置了多项功能设 置，用户可以根据具体的应用需求灵活配 置各种参数，从而实现高度个性化的操作 和监控。
06
三大检测功能
标准模式
窗口模式
基准模式
产品规格
检测方式
形状
连接方式
检测距离
输出类型
型号
光源
反射型TOF
中继型（0.15m）
0.05m-5m
模拟电流输出
SR-TX500M-C12
Class2
技术参数
产品型号SR-TX500M-C12
检测方式反射型TOF
输出类型4-20mA
检测距离50-5000mm
屏幕显示LED屏幕显示
投光元件650nm
激光等级Class2
光束类型点激光
响应频率设置响应时间为0.5ms时，响应频率＞1kHz
响应时间0.5ms/1.5 ms/10 ms/25 ms/100 ms/1000 ms 切换方式为：按键设定
绝对精度±50mm
重复精度＜5mm
工作电压DC18-30V
消耗电流I＜150mA
输出形态NPN输出型：NPN集电极开路输出，最大负载电流100mA，最大负载电压30VDC 残留电压：1.5V以内
PNP输出型：PNP集电极开路输出，最大负载电流100mA，最大负载电压30VDC 残留电压：1.5V以内
通过RS485通讯协议读取澳门永利welcome测量距离数值（去掉：进行频率和波特率设置）
模拟电流输出：4-20mA
模拟电压输出：0-10V
动作模式NO/NC可切换，切换方式为：按键设定
计时器延时开/延时关/单次延时
指示灯电源指示灯：绿色；动作指示灯：橙色；错误指示灯：红色
保护电路电源逆接保护、输出短路保护、输出逆接保护、输出过载保护
EMC保护静电保护、EFT保护、浪涌保护
保护构造IP64
环境照度白炽灯：受光面照明度3000lux以下
环境温度-20 至 +55°C（无冻结）
环境湿度35 至 85% RH（无凝结）
绝缘电阻20MΩ以上（DC500V兆欧表）
耐电压AC1000V 50/60Hz 1min
耐振动10 至 55 Hz 双振幅 1.5 mm X、Y、Z 方向各 2 小时
耐冲击1000 m/s2 X、Y、Z 方向各 6 次
接线方式导线引出型（标准线长2m)
外壳铝合金
镜头PMMA
线缆0.2mm 4芯 PVC电缆
重量75g

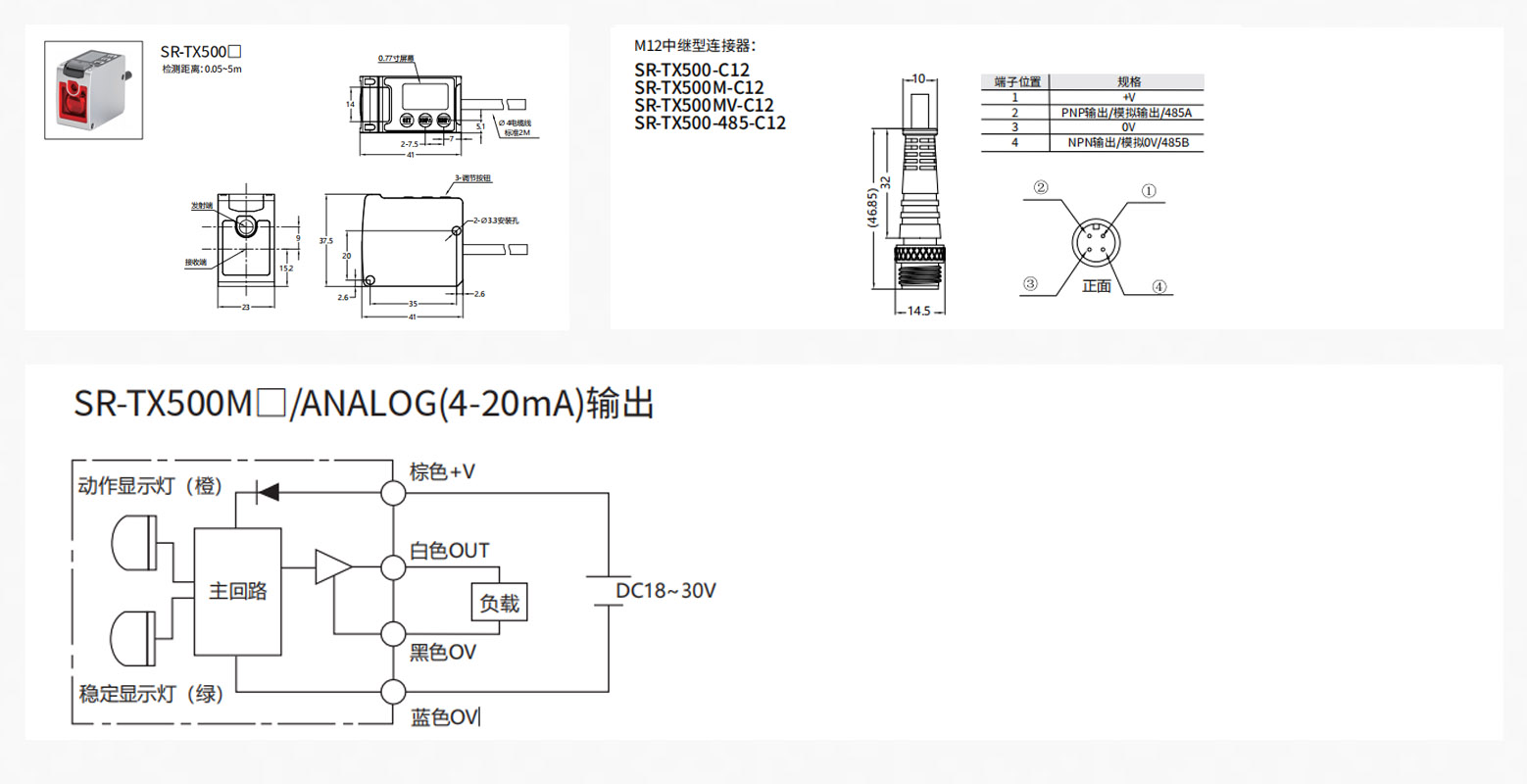

尺寸/电路图
应用场景
检测物体通过，产线附近的作业员也不会被误检
检测不同高度物体
远距离检测物体是否到位
检测漏斗中的剩余量
检测物体有无和数量
搬运设备避障检测
