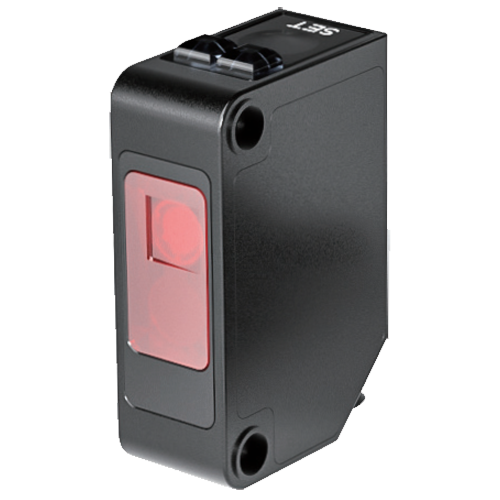

SR-TX200P
产品特点 产品规格 技术参数 尺寸/电路图 相关配件 应用场景
  • SR-TX系列
  • SR-TX系列
检测方式
反射型TOF
连接方式
导线引出型（2m）
检测距离
0.05m-2m
输出类型
PNP输出
资料下载索取报价 收藏产品
产品特点 产品规格 技术参数 尺寸/电路图 相关配件 应用场景
产品特征
01
结合TOF技术和定制IC,配备多种功能
结合TOF技术(Time of Flight)和定制IC，具备更可靠和易用的检测性能。
作为通用型激光澳门永利welcome的创新选择，还配备了多种功能，可检测各种物体，具有高度的安装灵活性，适合各种应用需求。
02
TOF（Time of Flight）检测原理
澳门永利welcome基于TOF原理工作，通过测量激光脉冲发射并反射 回来的时间来确定距离。它的检测效果不受工件表面状况 的影响，对物体表面颜色或状态几乎没有限制，使其能够有 效检测多种类型的物体。
产品规格
检测方式
形状
连接方式
检测距离
输出类型
型号
光源
反射型TOF
导线引出型（2m）
0.05m-2m
PNP输出
SR-TX200P
Class1
技术参数
产品型号SR-TX200P
检测方式反射型TOF
输出类型PNP
检测距离50-2000mm
屏幕显示无屏幕显示
投光元件650nm
激光等级Class2
光束类型点激光
响应频率设置响应时间为1ms时，>300Hz
响应时间1 ms/50 ms 切换方式为：按键设定
绝对精度±40mm
重复精度＜5mm
工作电压DC9-30V
消耗电流I＜80mA
输出形态NPN输出型：NPN集电极开路输出，最大负载电流100mA，最大负载电压30VDC 残留电压：1.5V以内
PNP输出型：PNP集电极开路输出，最大负载电流100mA，最大负载电压30VDC 残留电压：1.5V以内
动作模式NO/NC可切换，切换方式为：按键设定
指示灯电源指示灯：绿色；动作指示灯：橙色；错误指示灯：红色
保护电路电源逆接保护、输出短路保护、输出逆接保护、输出过载保护
EMC保护静电保护、EFT保护、浪涌保护
保护构造IP64
环境照度白炽灯：受光面照明度3000lux以下
环境温度-20 至 +55°C（无冻结）
环境湿度35 至 85% RH（无凝结）
绝缘电阻20MΩ以上（DC500V兆欧表）
耐电压AC1000V 50/60Hz 1min
耐振动10 至 55 Hz 双振幅 1.5 mm X、Y、Z 方向各 2 小时
耐冲击1000 m/s2 X、Y、Z 方向各 6 次
接线方式导线引出型（标准线长2m)
外壳PC
镜头PMMA
线缆0.2mm 4芯 PVC电缆
重量44g

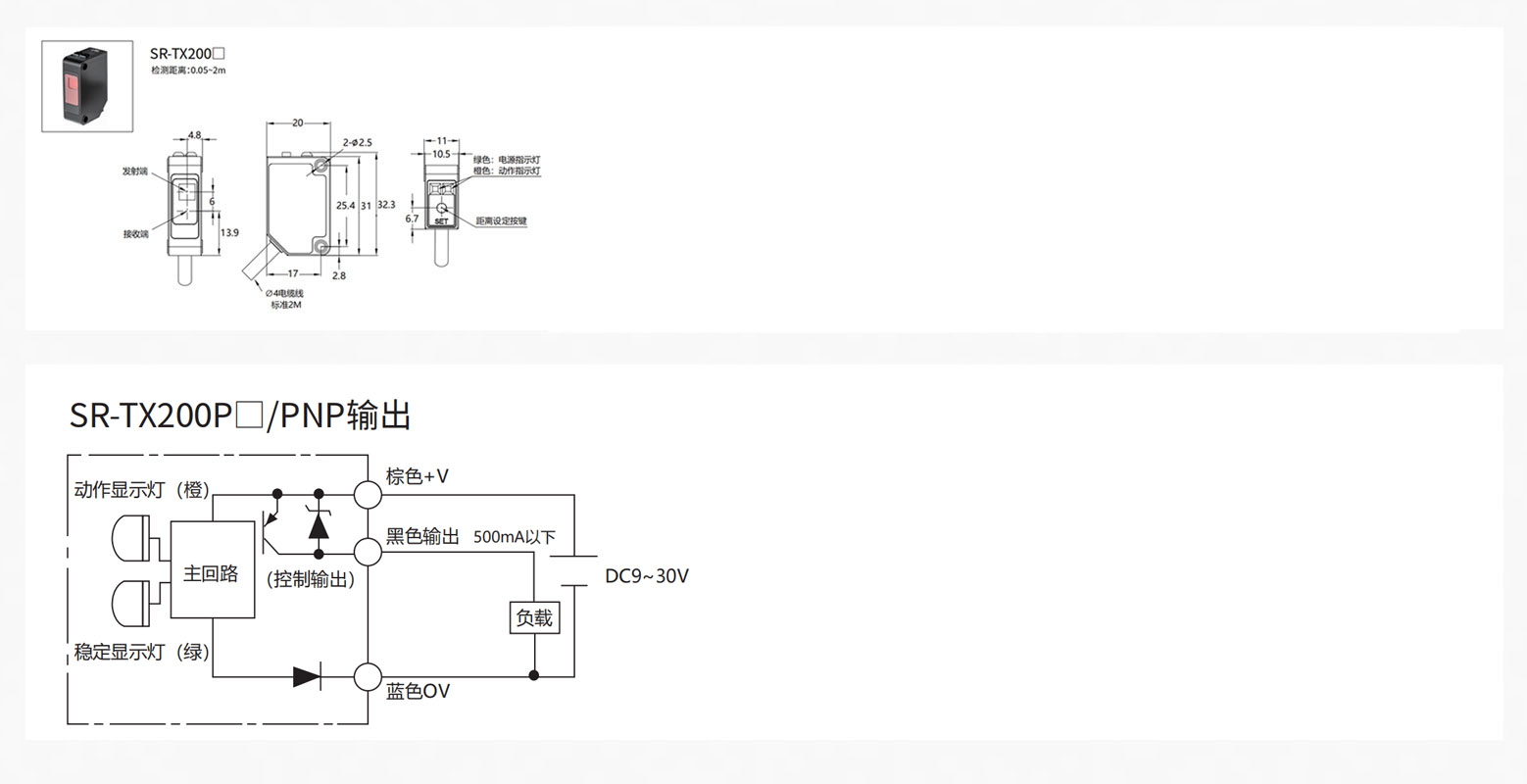

尺寸/电路图
应用场景
检测物体通过，产线附近的作业员也不会被误检
检测不同高度物体
远距离检测物体是否到位
搬运设备避障检测
