SX系列

  • SX系列
  • SX系列
检测方式
漫反射
连接方式
导线引出型(2m)
检测距离
5-30mm
输出类型
PNP输出
技术参数
检测方式漫反射超薄型
产品型号SX-XFD13
检测距离

5-30mm(白纸50x50mm)

标准检测物体——
最小检测物体φ0.15mm(检测距离10mm)
应差距离6mm以下(白纸50x50mm)
响应时间1ms以下(动作·复位)
投光元件红色650nm
指向角3~7°
电源电压DC12~24V±10%(P-P)10%以下
消耗电流20mA以下
输出形态PNP集电极开路输出;负载电源电压DC26.4V以下;负载电流50mA以下;剩余电压2V以下(负载电流10~50mA时);剩余电压1V以下(负载电流<10mA时)
输出动作NO
指示灯动作指示灯:红色;稳定指示灯:绿色
抗干扰功能配备
保护电路配备逆接保护,短路保护,反接保护
环境照度白炽灯:5000lux 以下;太阳光:10000lux以下
环境温度工作时:-25~+55℃; 保存时:-40~+70℃(无结冰、无结露)
绝缘电阻20MΩ以上(DC500V兆欧表)
耐电压AC1000V 50/60HZ 1min
耐振动频率10~55Hz,双振幅3mm(max.20g),X、Y、Z方向各2h
耐冲击加速度500m/s²(约50g),X、Y、Z方向各3次
连接方式导线引出型(标准导线长2m)
外壳外壳:PC;透镜部:变性聚芳香酯
线缆φ1.9三芯黑雾
重量约20g

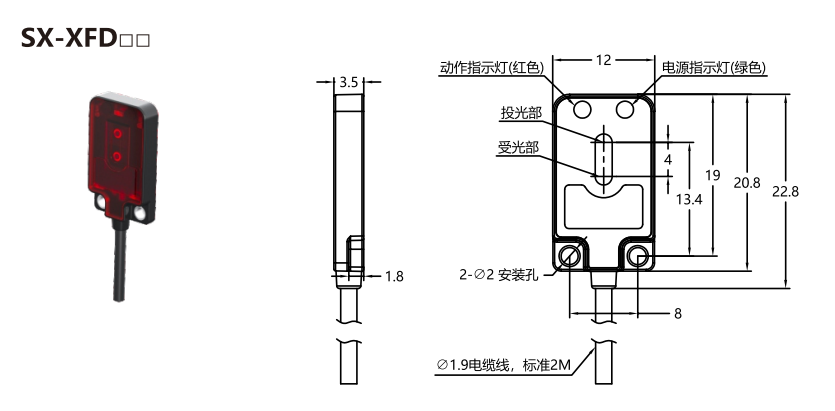

尺寸图

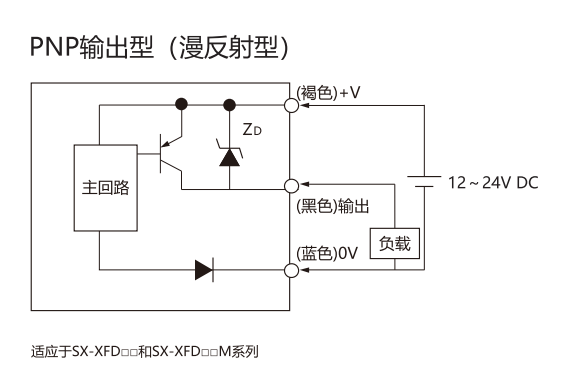

电路图
应用场景
  • 电路板的定位检测
  • 检测托盘上电容器的缺失
  • 检测IC
