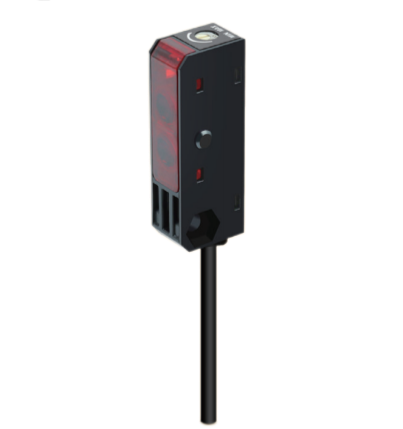

SXJ系列

  • SXJ系列
  • SXJ系列
检测方式
漫反射
连接方式
导线引出型(2m)
检测距离
150mm
输出类型
NPN输出
技术参数
检测方式漫反射
产品型号SXJ-D2N2
检测距离

150mm

检测物体3mm min
应差距离检测距离的25%以下
重复精度0.03mm
响应时间1ms max
投光元件红外发光二极管
指向角——
电源电压DC12~24V
消耗电流10mA max
输出形态NPN集电极开路输出;最大流入电流:80mA;外加电压:DC30V以下;剩余电压:2V以下(流入电流80mA),1V以下(流入电流50mA)
输出动作NC
指示灯输出指示灯
灵敏度调节单圈调节器
防干扰功能配备
保护电路电源逆接保护,输出短路保护
保护构造IEC标准IP60
环境照度受光面照度 白炽灯:3000lux 以下;太阳光:10000lux以下
环境温度工作时:-10~+55℃; 保存时:-40~+70℃(无结冰,无结露)
环境湿度工作时:35~85%RH; 保存时:35~85%RH(无结露)
绝缘电阻20MΩ以上(DC500V兆欧表)
耐电压AC1000V 50/60HZ 1min
耐振动频率10~55Hz,双振幅1.5mm  X、Y、Z方向各2h
耐冲击加速度500m/s²(约1500G)X、Y、Z方向各3次
连接方式导线引出型(标准导线长2m)
外壳外壳:PBT;透镜部:变性聚芳香酯
线缆OD:φ0.1mm两芯/三芯橡皮电缆(透过型投光器:2芯)
附件安装支架、螺丝、螺母
重量约25g

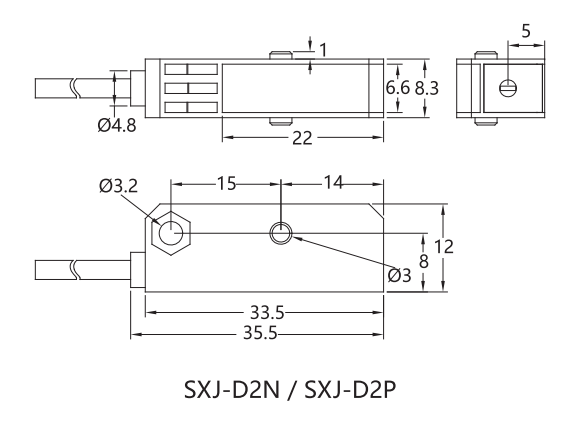

尺寸图
电路图
应用场景

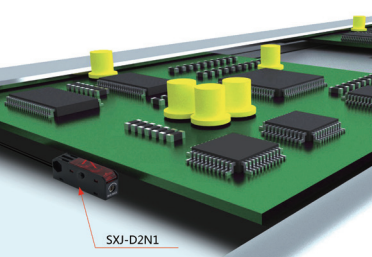

  • SXJ-D2N1确认电子印刷电路板的到达

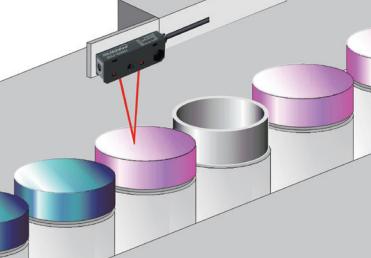

  • SXJ-D2N1检测有无盖子
