检测方式
对射
连接方式
导线引出型(2m)
检测距离
500mm
输出类型
PNP输出
技术参数
检测方式对射型
产品型号SX-13P1
检测距离

500mm

检测物体2mm以上不透明物体
响应时间1ms以下(动作·复位)
投光元件红色LED
电源电压DC12~24V±10%(P-P)10%以下
消耗电流15mA以下;(发射器≤10mA, 接收器≤5mA)
输出形态PNP集电极开路输出;最大流入电流:100mA;外加电压:DC30V以下;残留电压:1.5V以下(流入电流100mA)1V以下(流入电流50mA)
输出动作NO
指示灯动作指示灯:红色;电源指示灯:绿色
保护电路配备电源逆接保护,输出短路保护,输出逆接保护
保护构造IEC标准IP64
环境照度白炽灯:5000lux 以下;太阳光:10000lux以下
环境温度工作时:-25~+55℃; 保存时:-25~+55℃
环境湿度工作时:35~85%RH; 保存时:35~85%RH
绝缘电阻20MΩ以上(DC500V兆欧表)
耐电压AC1000V 50/60HZ 1min
耐振动频率10~500Hz,加速度10g在X、Y、Z方向各2h
耐冲击峰值加速度50g±X、Y、Z方向各3次
连接方式导线引出型(标准导线长2m)
外壳外壳:ABS;透镜:透明PMMA
线缆OD:φ2.6两芯/三芯黑半雾
重量约40g


尺寸图

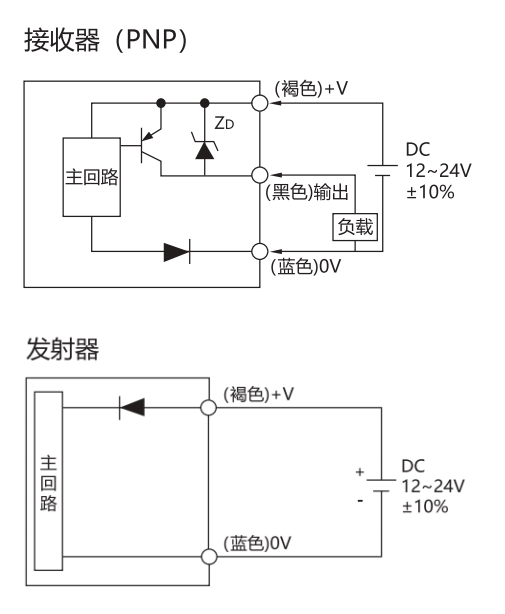

电路图
应用场景
  • 检测IC有无
  • 检测有无薄型工件
  • 检测LED灯的引脚
